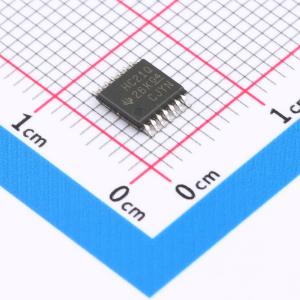

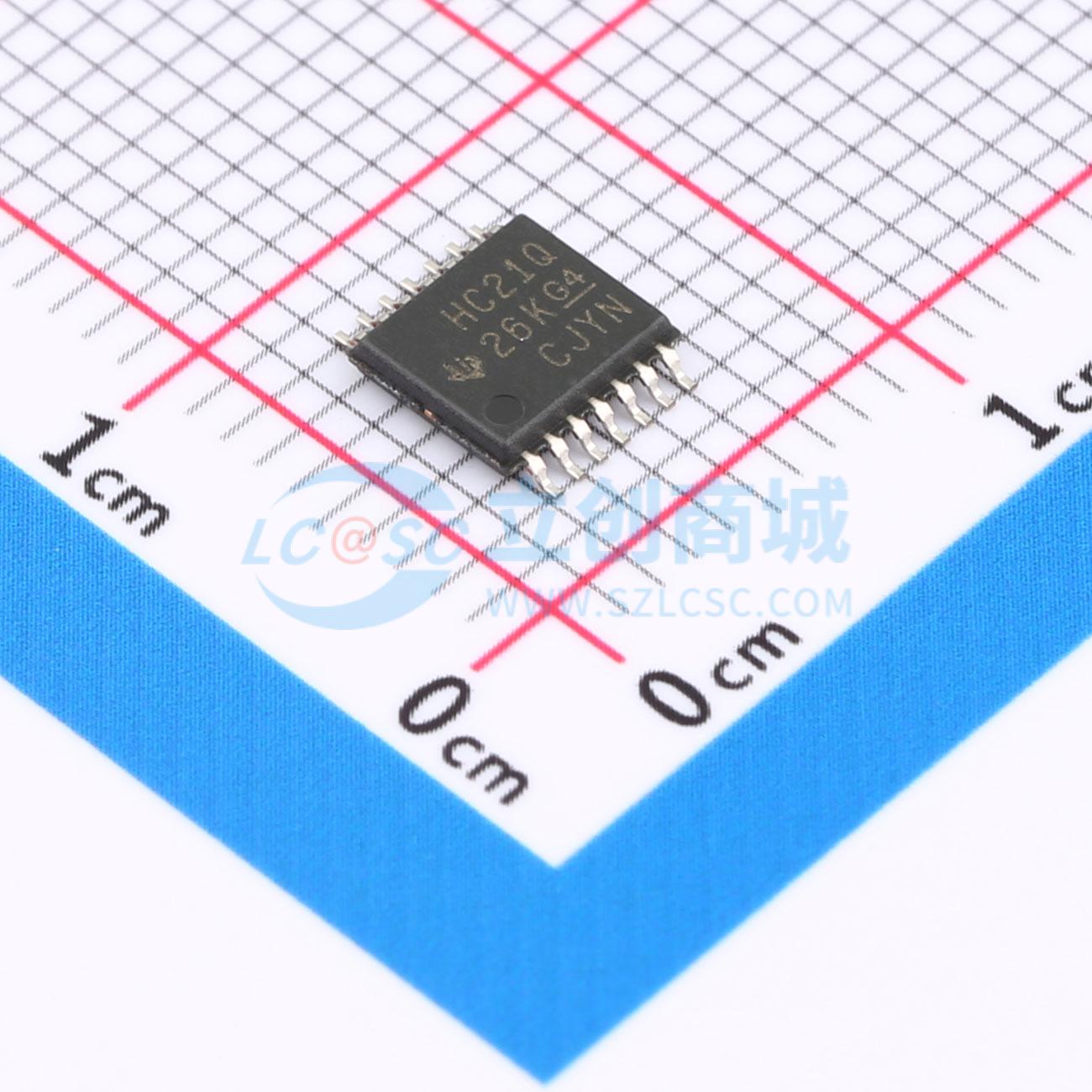

温馨提醒：图片仅供参考，商品以实物为准
SN74HC21QPWRQ1
双路四输入正与门
- 描述
- SN74HC21-Q1 汽车类 2 通道 4 输入 2V 至 6V 5.2mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC21QPWRQ1
- 商品编号
- C427534
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；100mV；100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 19ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | - |
商品概述
该器件包含两个独立的四输入与门，采用正逻辑实现布尔函数Y = A×B×C×D 或 Y = 非(A + 非B + 非C + 非D)。应力超出最大额定值列出的范围可能会对器件造成永久性损坏，这仅为应力额定值，不意味着器件可在超出推荐工作条件标明的任何条件下正常工作，长期处于最大额定条件下可能会影响器件可靠性。
商品特性
- 符合汽车应用要求
- 工作电压范围宽，范围为2V~6V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为20μA
- 典型传播延迟tpd为11ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流为1μA
- 提供D封装和PW封装两种封装形式
- 最大额定值（工作自由空气温度范围内）：电源电压VCC范围为-0.5V~7V；输入钳位电流IIK为±20mA；输出钳位电流IOK为±20mA；连续输出电流IO为±25mA；流经VCC或GND的连续电流为±50mA；D封装热阻抗θJA为86℃/W；PW封装热阻抗θJA为113℃/W；存储温度范围Tstg为-65℃~150℃
- 所有未使用的输入端必须接至VCC或GND，以保证器件正常工作
应用领域
- 汽车电子领域
- 通用逻辑电路应用
