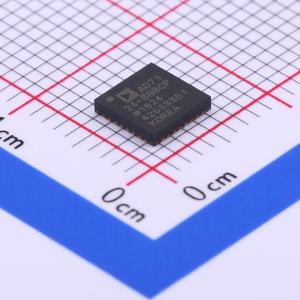

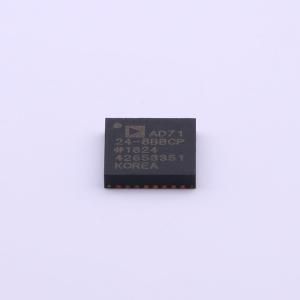

AD7124-8BBCPZ
集成PGA和基准电压源的8通道、低噪声、低功耗24位Σ-Δ型ADC
- 描述
- 特性：3种功率模式：低功耗：在1.17 SPS、增益 = 128时RMS噪声为24 nV rms（典型值255 A）。中功耗：在2.34 SPS、增益 = 128时RMS噪声为20 nV rms（典型值355 A）。全功率：在9.4 SPS、增益 = 128时RMS噪声为23 nV rms（典型值930 A）。 所有功率模式下高达22个无噪声位（增益 = 1）。应用：温度测量。 压力测量
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7124-8BBCPZ
- 商品编号
- C427451
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 19.2kHz | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+125℃ | |
| 时钟/振荡器 | 内置 |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 614.4kHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 19.2kHz；4.8kHz；2.4kHz | |
| 静态电流 | 255uA | |
| 全量程范围(FSR) | 2.5V |
商品特性
- 三种电源模式
- 均方根噪声 低功耗：在1.17 SPS、增益 = 728时为24 nV rms（典型值255 μA） 中功耗：在2.34 SPS、增益 = 728时为20 nV rms（典型值355 μA） 全功耗：在9.4 SPS、增益 = 128时为23 nV rms（典型值730 μA）
- 所有电源模式下最多22位无噪声位（增益 = 7）
- 输出数据速率 全功耗：9.38 SPS至19,200 SPS 中功耗：2.34 SPS至4800 SPS 低功耗：1.17 SPS至2400 SPS
- 增益 > 1时为轨到轨模拟输入
- 在25 SPS时同时抑制50 Hz/60 Hz（单周期稳定）
- 诊断功能（有助于安全完整性等级（SIL）认证）
- 交叉点复用模拟输入 8路差分/15路伪差分输入
- 可编程增益（1至128）
- 带隙基准，最大漂移10 ppm/°C（70 μΔ）（B级）
- 匹配的可编程激励电流
- 内部时钟振荡器
- 片上偏置电压发生器
- 低端电源开关
- 通用输出
- 多种滤波器选项
- 内部温度传感器
- 自校准和系统校准
- 传感器烧毁检测
- 自动通道排序器
- 每通道配置
- 电源：2.7 V至3.6 V和±1.8 V
- 独立接口电源
- 掉电电流：最大5 μA
- 温度范围：-40°C至+125°C
- 32引脚LFCSP封装
- 三线或四线串行接口 与SPI、QSPI、MICROWIRE和DSP兼容 SCLK上有施密特触发器
- 静电放电（ESD）：4 kV
应用领域
- 温度测量
- 压力测量
- 工业过程控制
- 仪器仪表
- 智能变送器
