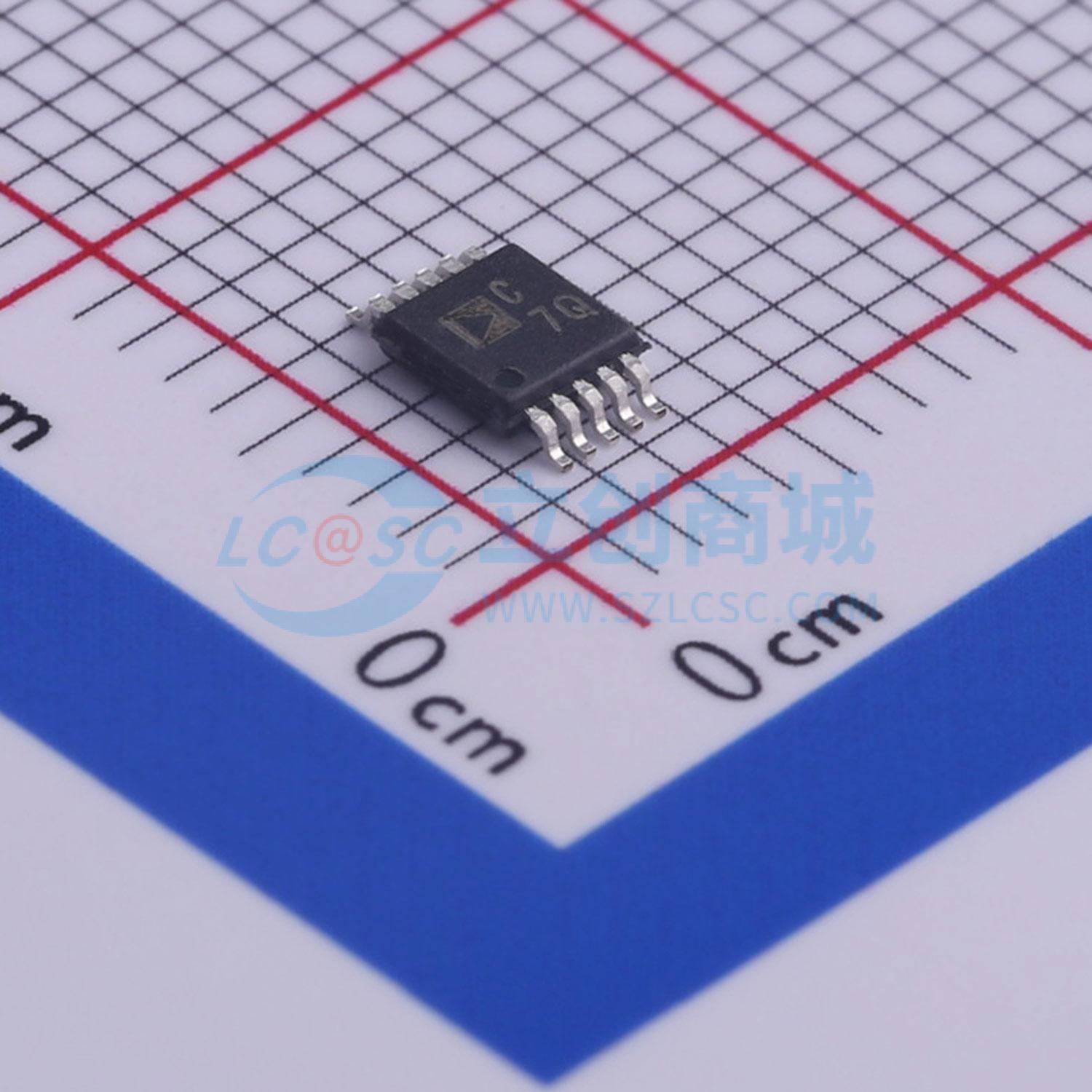

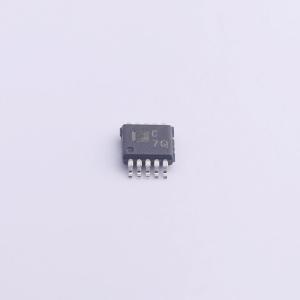

AD7988-5BRMZ

AD7988-1/AD7988-5是16位、逐次逼近型模数转换器(ADC)，采用单电源VDD供电。AD7988-1提供100 kSPS吞吐量，AD7988-5提供500 kSPS吞吐量。两者均为采用多功能串行接口端口的低功耗、16位采样ADC。在CNV上升沿，器件对2N+与IN-之间的模拟输入电压差进行采样，范围从0 V至V_REF。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。 SPI兼容串行接口还能够利用SDI输入，通过一组三线式总线将几个ADC以菊花链形式连结起来。它采用独立电源VIO，兼容1.8 V、2.5 V、3 V和5 V逻辑。 AD7988-1/AD7988-5采用10引脚MSOP封装或10引脚LFCSP(QFN)封装，工作温度范围为 -40 °C至 +125 °C。

• 低功耗：AD7988-5为3.5 mW (500 kSPS)；AD7988-1为700 μW (100 kSPS)
• 16位分辨率、无失码
• 吞吐速率：100 kSPS/500 kSPS可选
• INL：±0.6 LSB (典型值)，±1.25 LSB(最大值)
• SINAD：91.5 dB (10 kHz)
• THD：-114 dB (10 kHz)
• 伪差分模拟输入范围0 V至V_REF(V_REF在2.5 V至5.5 V之间)
• 任意输入范围，可利用ADA4841-1轻松驱动
• 无流水线延迟
• 采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
• SPI/QSPI/MICROWIRE/DSP兼容串行接口
• 以菊花链形式连接多个ADC
• 10引脚MSOP和10引脚3 mm×3 mm LFCSP (QFN)(SOT-23尺寸)封装
• 宽工作温度范围：-40 °C至 +125 °C

• 电池供电设备
• 低功耗数据采集系统
• 便携式医疗仪器
• 自动测试设备
• 数据采集
• 通信
