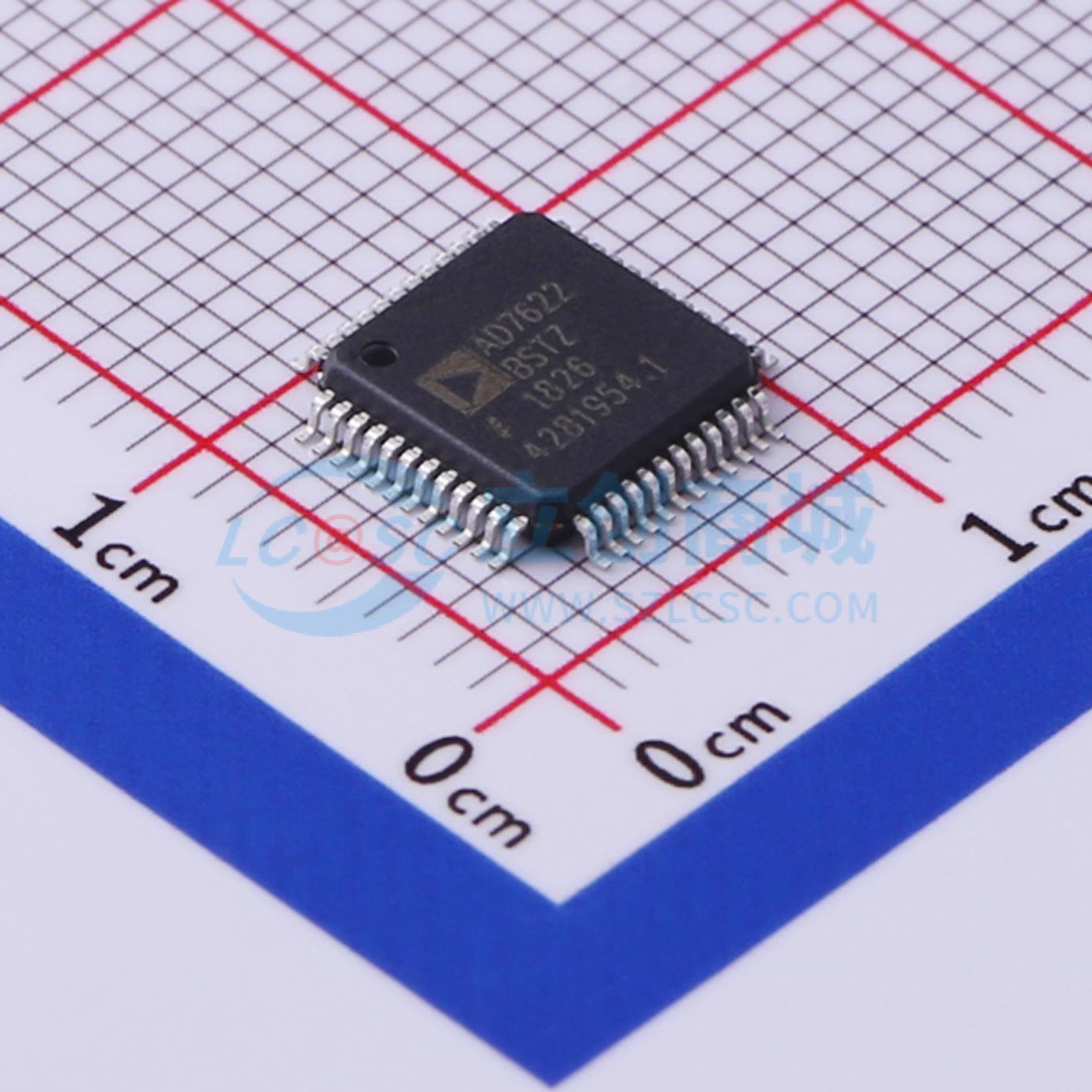

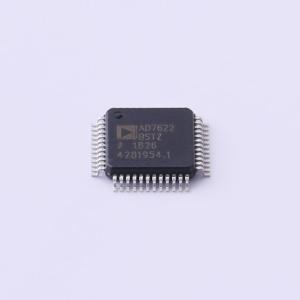

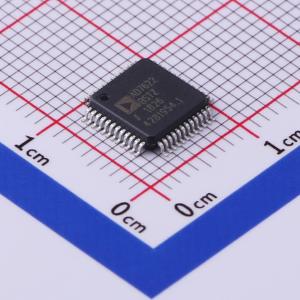

AD7622BSTZ
16位、1.5 LSB INL、2 MSPS PulSAR® ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD7622是一款16位、2MSPS的电荷再分配逐次逼近寄存器（SAR）模数转换器（ADC），具有全差分输入和内部参考。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7622BSTZ
- 商品编号
- C428670
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 2MHz | |
| 通道数 | - | |
| 工作电压 | 2.5V | |
| 接口类型 | 并行 | |
| 差分输入 | 是 | |
| 积分非线性 | 0.5LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 92dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 8ppm/℃ | |
| 温度传感器 | 内置 | |
| ADC架构 | SAR |
商品概述
AD7622是一款16位、2 MSPS、电荷再分配逐次逼近寄存器（SAR）、全差分模数转换器（ADC），采用单2.5 V电源供电。该器件包含一个高速16位采样ADC、一个内部转换时钟、一个内部基准源（及缓冲器）、误差校正电路，以及串行和并行系统接口端口。它具备两种超高采样率模式（宽带极速模式和极速模式）和一种适用于异步速率应用的快速模式（正常模式）。AD7622经过硬件出厂校准和测试，除了传统的直流参数（增益、失调和线性度）外，还能确保交流参数，如信噪比（SNR）。AD7622仅提供无铅封装，工作温度范围为 -40°C至 +85°C。
商品特性
- 吞吐量：2 MSPS（宽带极速模式和极速模式），1.5 MSPS（正常模式）
- 积分非线性（INL）：典型值 ±0.5 LSB，最大值 ±1.5 LSB（满量程范围的 ±23 ppm）
- 16位分辨率，无失码
- 动态范围：典型值92.5 dB
- 信纳比（SINAD）：在20 kHz时最小值为91 dB（VREF = 2.5 V）
- 总谐波失真（THD）：在20 kHz时典型值为 -115 dB（VREF = 2.5 V）
- 2.048 V内部基准源：典型漂移3 ppm/°C；有温度（TEMP）输出
- 差分输入范围：±VREF（VREF最高可达2.5 V）
- 无流水线延迟（SAR架构）
- 并行（16位或8位总线）和串行5 V/3.3 V/2.5 V接口，与SPI/QPSI/MICROWIRE/DSP兼容
- 单2.5 V电源供电
- 功耗：采用内部基准源、2 MSPS时典型值为70 mW，掉电模式下为2 μW
- 无铅、48引脚LQFP和48引脚LFCSP_VQ封装
- 引脚与其他48引脚PulSAR ADC兼容
应用领域
- 医疗仪器
- 高速数据采集/高动态数据采集
- 数字信号处理
- 频谱分析
- 仪器仪表
- 通信
- 自动测试设备（ATE）
