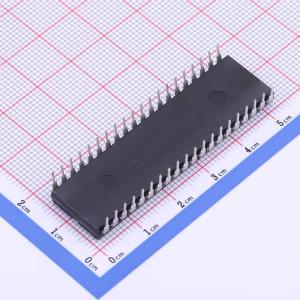

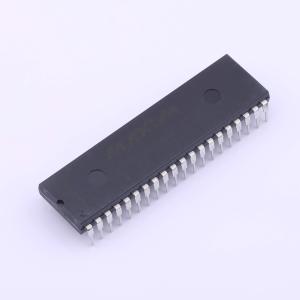

ICL7129ACPL+2

低噪声、4 1/2位、单片ADC，带有复用的LCD驱动器

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: ICL7129ACPL+2
商品编号: C428674
商品封装: PDIP-40
包装方式: 管装
商品毛重: 11.68克(g)

商品参数

参数完善中

商品概述

Maxim的ICL7129A/MAX7129是一款高精度的单片4 1/2位A/D转换器，可直接驱动多路复用液晶显示器。采用新颖的“逐次积分”技术，ICL7129A/MAX7129在2.00000V和200.00mV量程下均具有±20,000计数的分辨率。它具有高阻抗差分输入、出色的差分线性度、真正的比例运算和自动极性功能。制作精密数字电压表（DVM）/数字面板表（DPM）所需的唯一外部有源元件是一个参考源。超量程和欠量程输出以及10:1量程切换输入便于设计自动量程系统。ICL7129A/MAX7129可检测并标记低电量状态，还能进行通断性检查，提供视觉指示和逻辑电平输出，该输出可用于产生声音信号。 MAX7129的满量程精度为0.0005%，分辨率为10μV，零读数漂移为0.5μV/℃，最大输入偏置电流为10pA，翻转误差小于1个计数。Maxim已将ICL7129A的噪声降至3μV，显著低于MAX7129。

商品特性

±19,999计数分辨率
最大输入偏置电流10pA（MAX7129）
峰峰值噪声±3μV（ICL7129A）
板载多路复用LCD显示器驱动器，4 1/2位、4个小数点、3个指示器
即时通断性检测器
低电量检测器和指示器
超量程/欠量程输出
精确的10:1量程选择
10μV分辨率
显著改善的ESD保护
单片、低功耗CMOS设计
无需补偿电容

应用领域

精密数字电压表
万用表
面板表
模拟数据的测量和显示：
- 压力
- 电压
- 电阻
- 温度
- 重量
- 电流
- 速度
- 材料厚度
