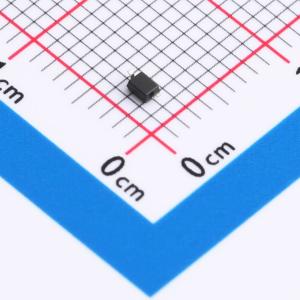

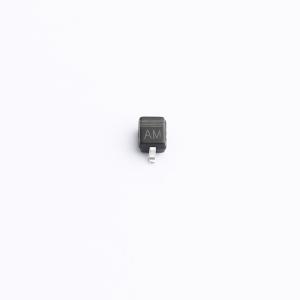

PESD1LIN,115
ESD/TVS 静电防护二极管
- 描述
- 15V/24V，单路双向，8A/12A，30kV，28pF；LIN BUS/车载应用防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD1LIN,115
- 商品编号
- C39832195
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V；24V | |
| 钳位电压 | 48V；28V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 450W | |
| 击穿电压(VBR) | 16.5V；26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 28pF |
商品概述
PESD1LIN,115 是一款瞬态电压抑制器，旨在保护连接至数据和传输线路的元件免受静电放电、电气快速瞬变和雷击的影响。所有引脚均能承受采用 IEC61000-4-2 空气放电方法的 30kV ESD 脉冲。
商品特性
- 符合 IEC 61000-4-2 Level 4 ESD 保护标准
- ±30kV 接触放电
- ±30kV 空气放电
- 450W 峰值脉冲功率 (8/20us)
- 低钳位电压
- 工作电压：15/24V
- 低漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 典型结电容：28pF
应用领域
- LIN 总线保护
- 汽车应用
