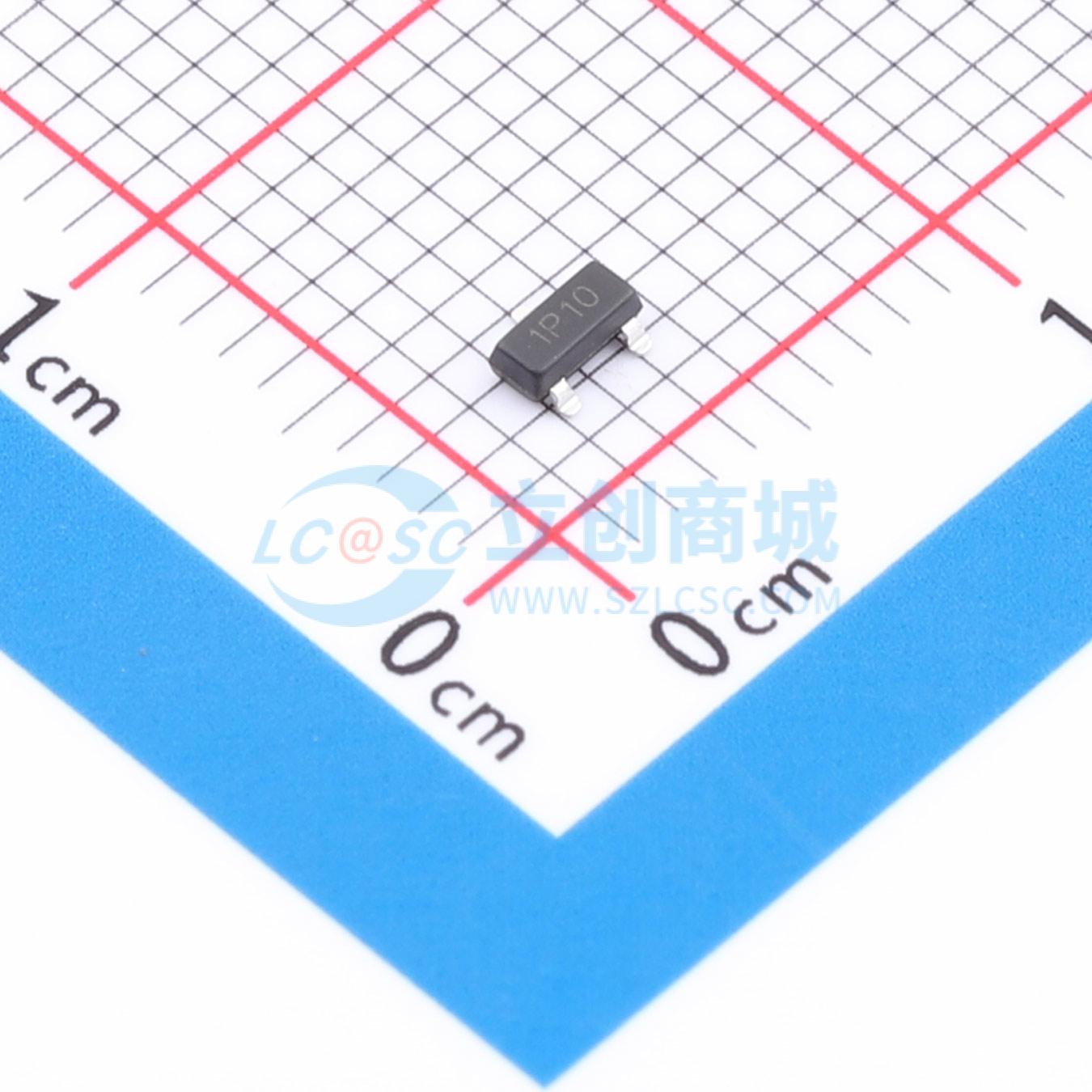

温馨提醒：图片仅供参考，商品以实物为准
PJM10H01PSA
1个P沟道 耐压:100V 电流:500mA
- 描述
- P沟道，100V，0.5A，580mΩ@10V；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PJM10H01PSA
- 商品编号
- C39832205
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 500mA | |
| 导通电阻(RDS(on)) | 580mΩ@10V | |
| 耗散功率(Pd) | 400mW | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19.6nC@10V | |
| 输入电容(Ciss) | 600pF | |
| 反向传输电容(Crss) | 10pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 14pF |
商品概述
PJM10H01PSA是P沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计,可在低栅极电荷下提供出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品PJM10H01PSA为无铅产品。
商品特性
- 100V,VGS = -10 V时,RDS(ON) = 580 mΩ(典型值)
- VGS = -4.5 V时,RDS(ON) = 615 mΩ(典型值)
- 快速开关
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤素
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
-PWM应用-负载开关-便携式/台式PC的电源管理-DC/DC转换
