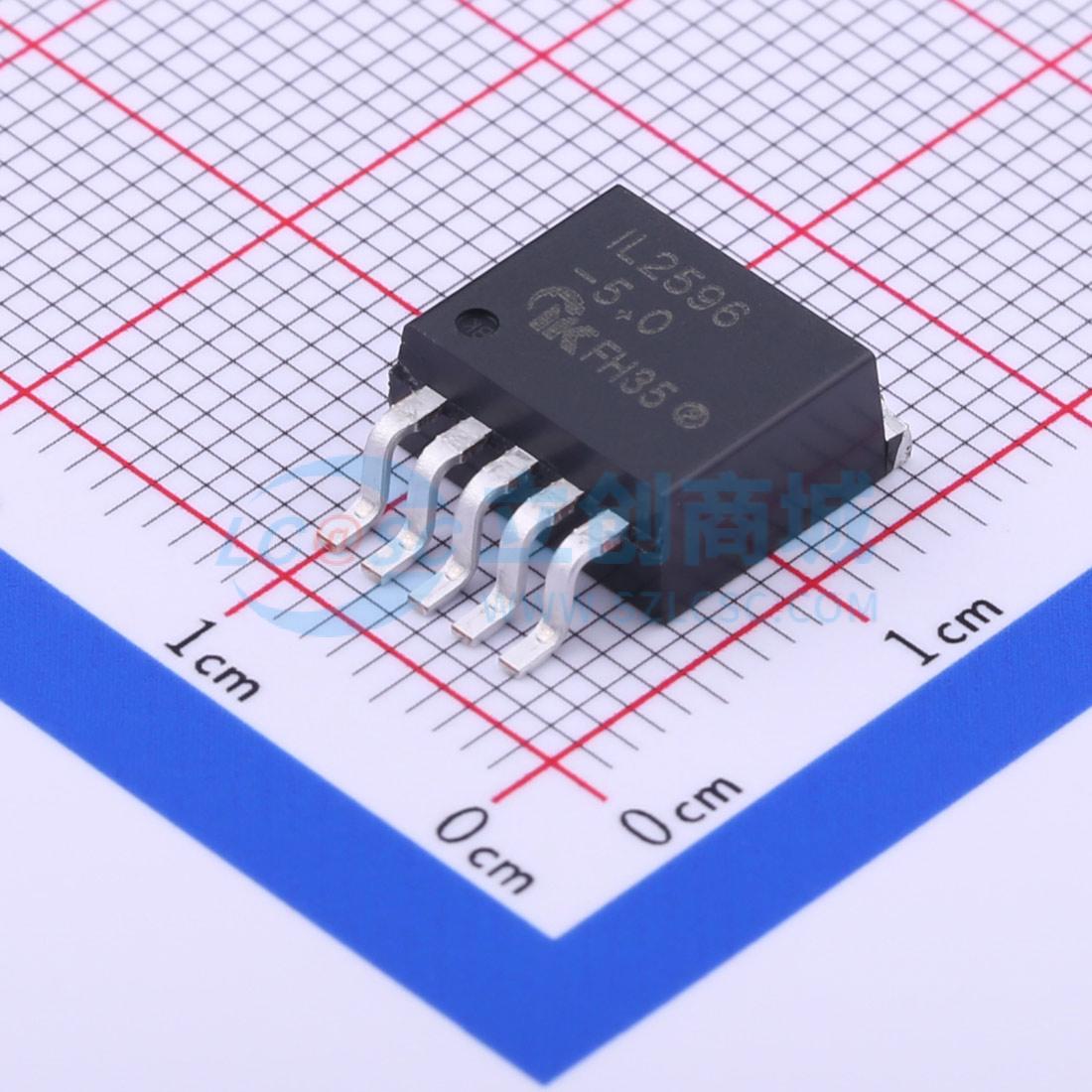

温馨提醒：图片仅供参考，商品以实物为准
IL2596-5.0D2T-P
开关型电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IL2596系列稳压器是单片集成电路，可为降压型开关稳压器提供所有有源功能，能够驱动3A负载，具备出色的线性和负载调节能力。这些器件提供3.3V、5V、12V的固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单
- 品牌名称
- IKSEMICON
- 商品型号
- IL2596-5.0D2T-P
- 商品编号
- C412465
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.98克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 4.8V~5.2V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
IL2596系列稳压器是单片集成电路，具备降压开关稳压器所需的所有有源功能，能够驱动3A负载，且具有出色的线性和负载调节能力。这些器件有3.3V、5V、12V固定输出电压版本以及可调输出版本。 这些稳压器所需的外部元件数量最少，使用简单。 IL2596系列的开关频率为150kHz，采用标准的5引脚TO220封装。 其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证公差为±4%，振荡器频率公差为±15%。具备外部关断功能，典型待机电流为100μA。自我保护特性包括用于输出开关的两级降频限流功能，以及在故障条件下实现全面保护的过温关断功能。过温关断阈值约为145℃，迟滞为5℃。
商品特性
- 3.3V、5V、12V及可调输出版本
- 可调版本输出电压范围为1.2V至37V
- 在线性和负载条件下最大误差为±4%
- 保证输出负载电流为3A
- 输入电压范围最高可达40V
- 仅需4个外部元件
- 出色的线性和负载调节规格
- 150kHz固定频率内部振荡器
- 具备TTL关断能力
- 低功耗待机模式，典型I₀为100μA
- 热关断和限流保护
