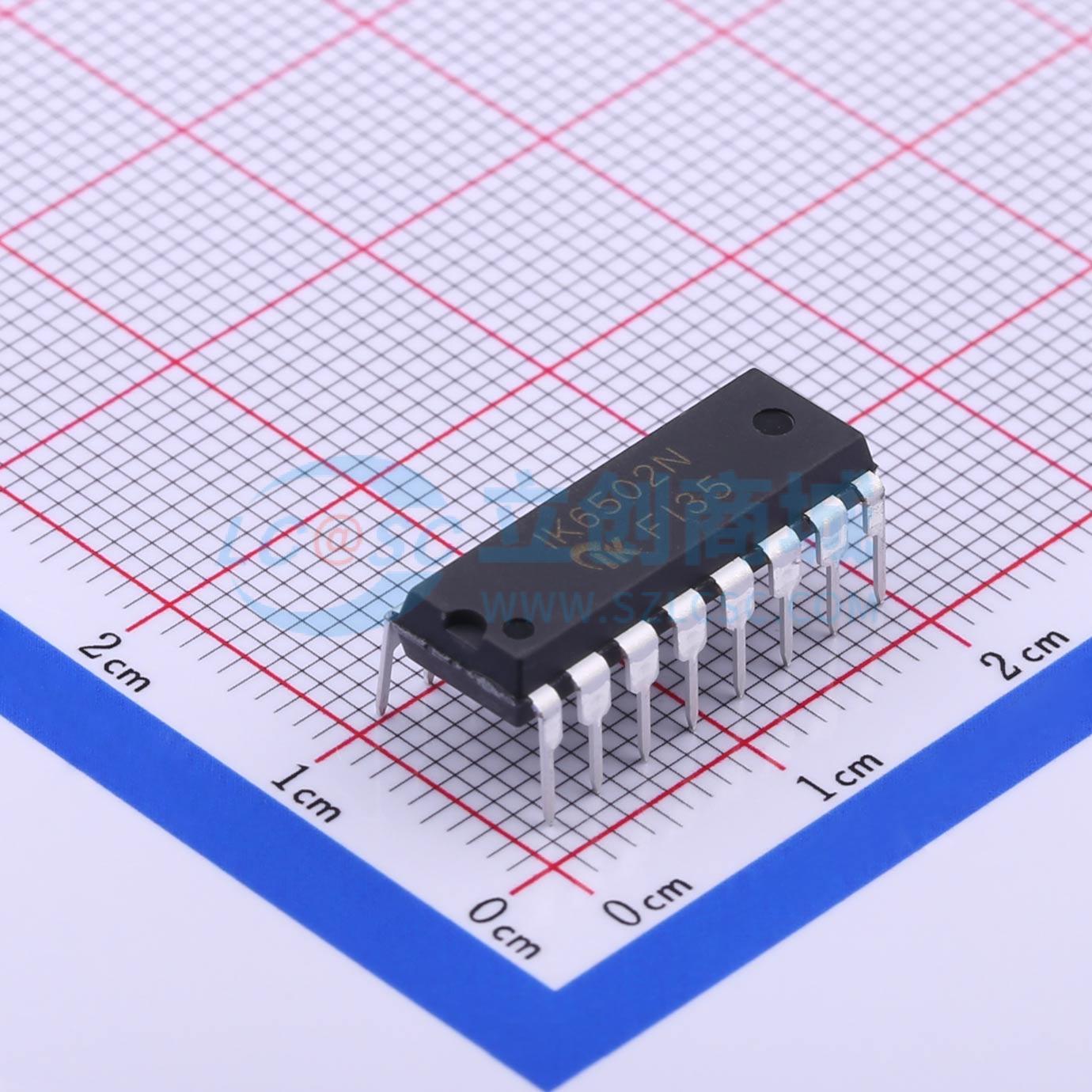

IK6502N
IK6502N
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IK6502是带有MOS输出晶体管的步进电机驱动IC。 这些IC可通过双极性驱动控制两相步进电机正反转。它们具备节能电路和待机电路。
- 品牌名称
- IKSEMICON
- 商品型号
- IK6502N
- 商品编号
- C412475
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~5.5V | |
| 电机驱动电压(Vm) | 8V~22V | |
| 输出电流 | 350mA | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 集成开关 | 是 | |
| 导通电阻 | 3Ω | |
| 工作温度 | -30℃~+75℃ |
商品概述
IK6502是带有MOS输出晶体管的步进电机驱动IC。 这些IC可通过双极性驱动控制两相步进电机正反转。它们具备节能电路和待机电路。
商品特性
- 它们是TB6674的相似替代产品，两款产品封装和引脚分配相同。
- 单芯片两相双极性步进电机驱动器（包含两个桥式驱动器）
- 支持节能运行
- 支持待机运行，电流消耗 ≤20 μA（典型值）
- 内置直通电流限制电路，提高系统可靠性并抑制噪声
- TTL兼容输入INA、INB、PS和VS2B端子
- 导通电阻：PS = L时为3.0 Ω（典型值）；PS = H时为8.5 Ω（典型值）
- 高驱动能力：lo(START) 350 mA（最大值）：VS1 b，lo(HOLD) 100 mA（最大值）：VS2 E ENABLE NABLE
- 典型封装为DIP16
- 接地端子 = 散热片
- 过流关断电路（ISD）
- 热关断电路（TSD）
- 欠压锁定电路（UVLO）
- 输入端子下拉电阻（250 kΩ）
