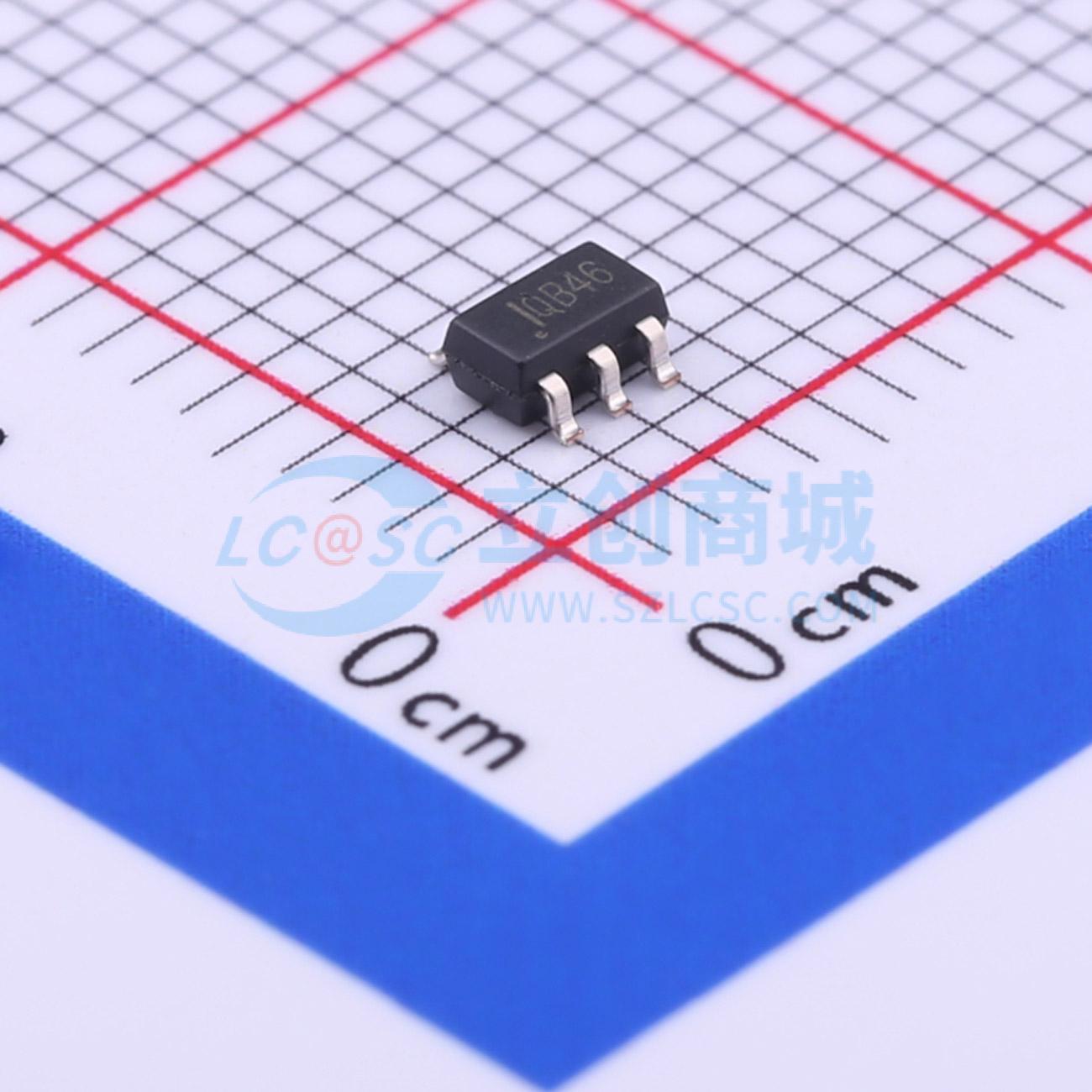

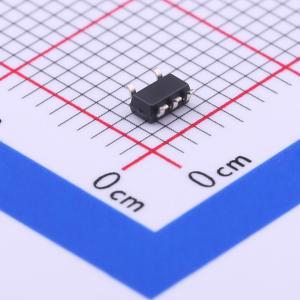

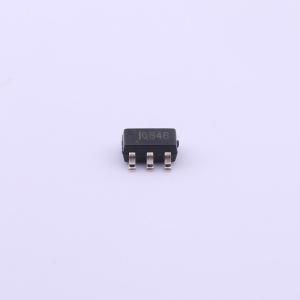

SP6669AEK-L/TRR3
800mA 1.5MHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP6669是一款800mA输出电流的1.5MHz同步降压转换器,具有脉冲跳过模式和LDO模式,适用于便携设备、电池供电设备、音视频设备和网络通信设备。其输入电压范围为2.5V至6.0V,开关频率为1.5MHz,内置同步开关提高效率,无需外部肖特基二极管。内置过温保护和输出过压锁定保护确保安全运行。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- SP6669AEK-L/TRR3
- 商品编号
- C412490
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | - | |
| 输出电流 | 800mA | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 18uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SP6669是一款同步电流模式PWM降压（buck）转换器，能够提供高达800mA的电流。它具备轻载高效的脉冲跳跃模式（PSM）和100%占空比的LDO模式。 SP6669的输入电压范围为2.5V至6.0V，开关频率为1.5MHz，可使用小型贴片电感和电容，非常适合电池供电的便携式应用。内部同步开关提高了效率，无需外部肖特基二极管。0.6V的反馈参考电压可轻松支持低输出电压。 内置过温保护和输出过压锁定保护功能，确保在异常工作条件下安全运行。 SP6669采用符合RoHS标准的“绿色”/无卤5引脚SOT23封装。
商品特性
- 保证输出电流800mA - 输入电压：2.5V至6.0V
- 1.5MHz PWM电流模式控制 - 100%占空比LDO模式运行 - 效率高达97%
- 0.6V ±2%精确参考电压
- 出色的线性/负载瞬态响应
- 静态电流18μA
- 过温保护
- 符合RoHS标准的“绿色”/无卤5引脚SOT23封装
应用领域
- 便携式设备
- 电池供电设备
- 音视频设备
- 网络与电信设备
