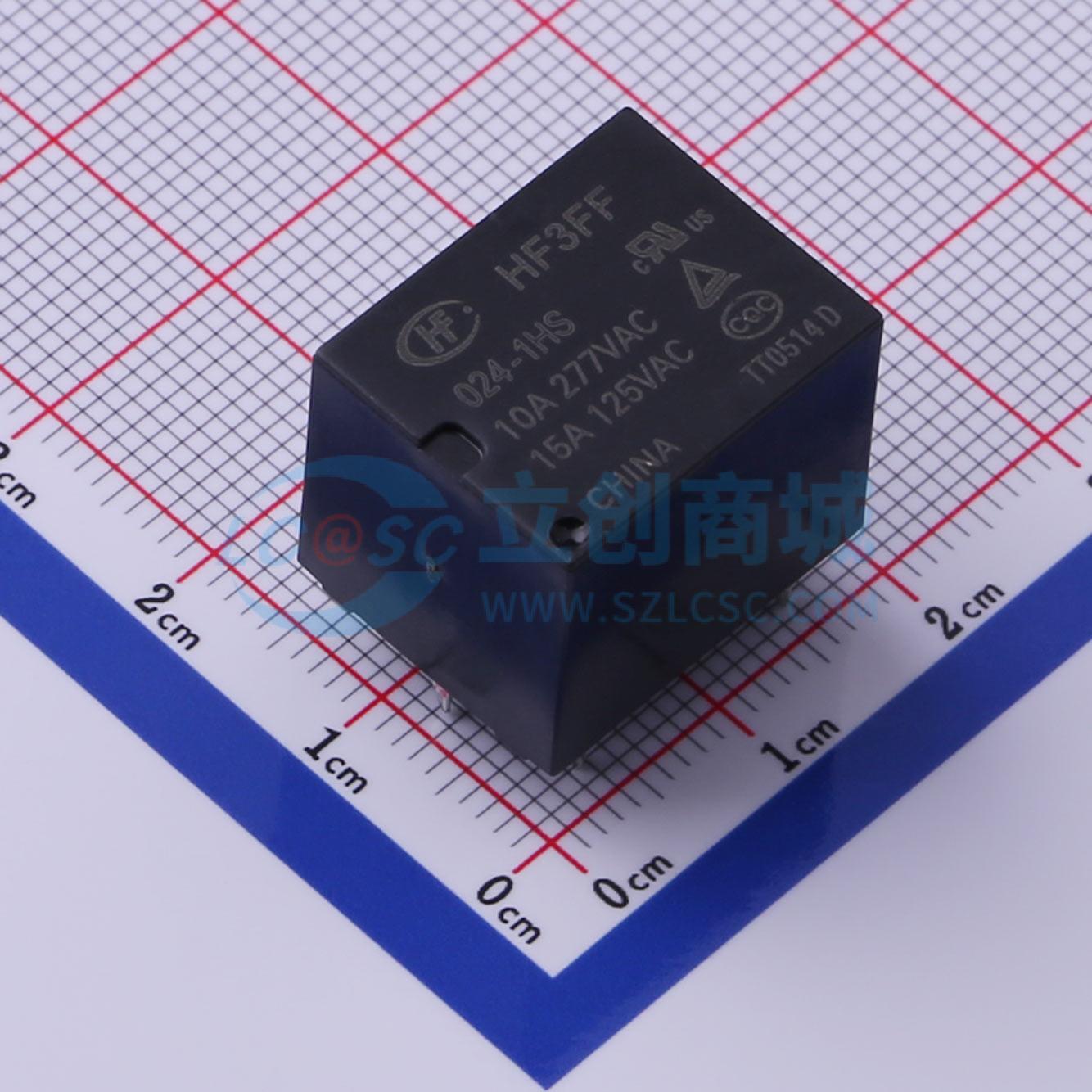

温馨提醒：图片仅供参考，商品以实物为准
HF3FF/024-1HS
超小型大功率24V继电器 单刀单掷-常开 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：15A 125VAC、10A 250VAC 开关能力。 1 Form A 和 1 Form C 配置。 超小型，标准 PCB 布局。 提供塑料密封和防焊剂型。 LL 绝缘系统：E 级
- 品牌名称
- HF(宏发)
- 商品型号
- HF3FF/024-1HS
- 商品编号
- C412434
- 商品封装
- 插件,19x15.2mm
- 包装方式
- 盒装
- 商品毛重
- 7.69克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | 4 | |
| 触点容量(电阻负载) | 10A@28VDC；10A@277VAC | |
| 最大切换电压 | 277V@AC；28V@DC | |
| 额定线圈功率 | 360mW | |
| 触点材料 | AgCdO | |
| 最大切换电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | 无极性-单线圈 | |
| 线圈电阻 | 1.6kΩ | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 10ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 19mm | |
| 宽度 | 15.2mm |
商品概述
对于清洁环境（无硫化氢、二氧化硫、二氧化氮、灰尘等污染物），建议选用防助焊剂类型。对于不明确的环境（存在硫化氢、二氧化硫、二氧化氮、灰尘等污染物），建议选择塑料密封类型并在实际应用中进行验证。若在PCB上组装继电器涉及水清洗或表面处理工艺，请联系我们以获取适用于特定条件和规格的建议。特性编号代表客户有特殊要求的产品，例如：899表示功耗为450mW。客户特殊要求经评估后以特殊代码表示。提供两种包装方式：纸盒包装和管装。标准管装长度为420mm（可容纳25个继电器）。如有任何特殊需求，请联系我们获取更多详情。轮廓尺寸未注明公差时：轮廓尺寸≤1mm，公差应为±0.2mm；轮廓尺寸>1mm且≤5mm，公差应为±0.3mm；轮廓尺寸>5mm，公差应为±0.4mm。额外的焊锡顶部最大为1mm。PCB布局图中未注明的公差始终为±0.1mm。
商品特性
- 具备15A 125VAC、10A 250VAC的切换能力
- 提供1 Form A和1 Form C配置
- 超小型，标准PCB布局
- 提供塑料密封和防助焊剂类型
- LL绝缘系统：E级
