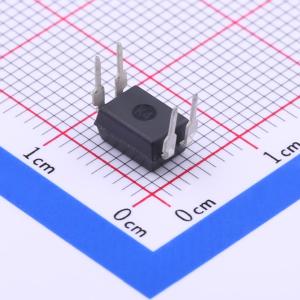

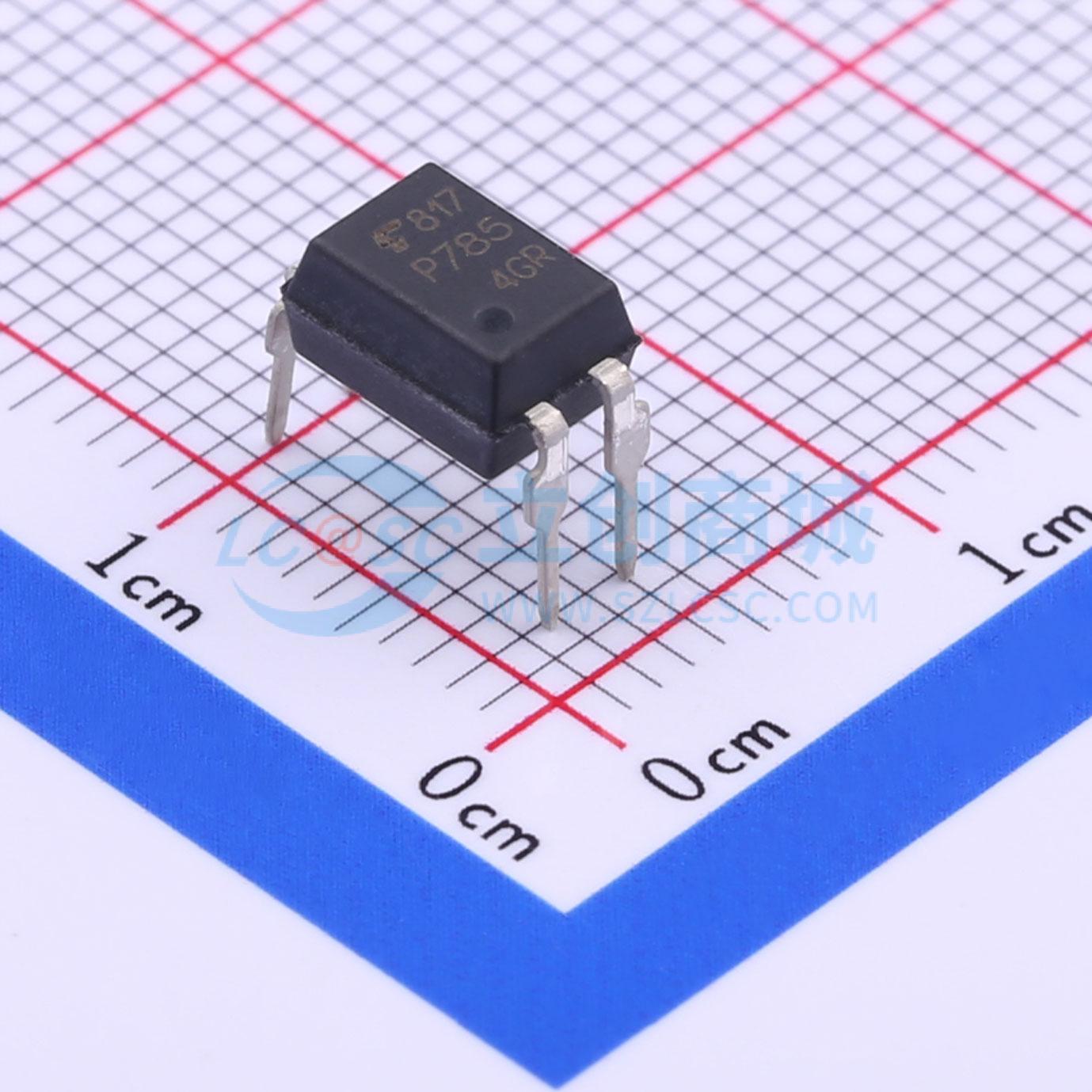

温馨提醒：图片仅供参考，商品以实物为准
TLP785(D4-GR,F
DC输入 隔离电压(rms):5000V
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP785(D4-GR,F
- 商品编号
- C412442
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@2.4mA,8mA | |
| 上升时间(tr) | 2us@2mA,100Ω | |
| 下降时间 | 3us@2mA,100Ω | |
| 工作温度 | -25℃~+85℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 240mW | |
| 正向电流(If) | 16mA |
商品概述
东芝TLP785由一个与红外发光二极管光耦合的硅光电晶体管组成，采用四引脚塑料DIP（DIP4）封装，具有高隔离电压（交流：5000 Vrms（最小值））。TLP785F是TLP785的长爬电距离表面贴装引脚成型类型。
商品特性
- TLP785：间距为7.62 mm的DIP4类型
- TLP785F：间距为10.16 mm的DIP4类型
- 集电极 - 发射极电压：80 V（最小值）
- 电流传输比：50%（最小值），GB等级：100%（最小值）
- 隔离电压：5000 Vrms（最小值）
- 通过UL认证：UL 1577，文件编号E67349
- 通过cUL认证：CSA组件验收服务编号5A，文件编号E67349
- 通过VDE认证：EN 60747 - 5 - 5
- 通过CQC认证：GB4943.1、GB8898中国工厂
- 通过SEMKO认证：EN 62368 - 1
应用领域
- 办公设备
- 家用电器
- 固态继电器
- 开关电源
- 非接触式控制器输出
- 单工/多路数据传输
