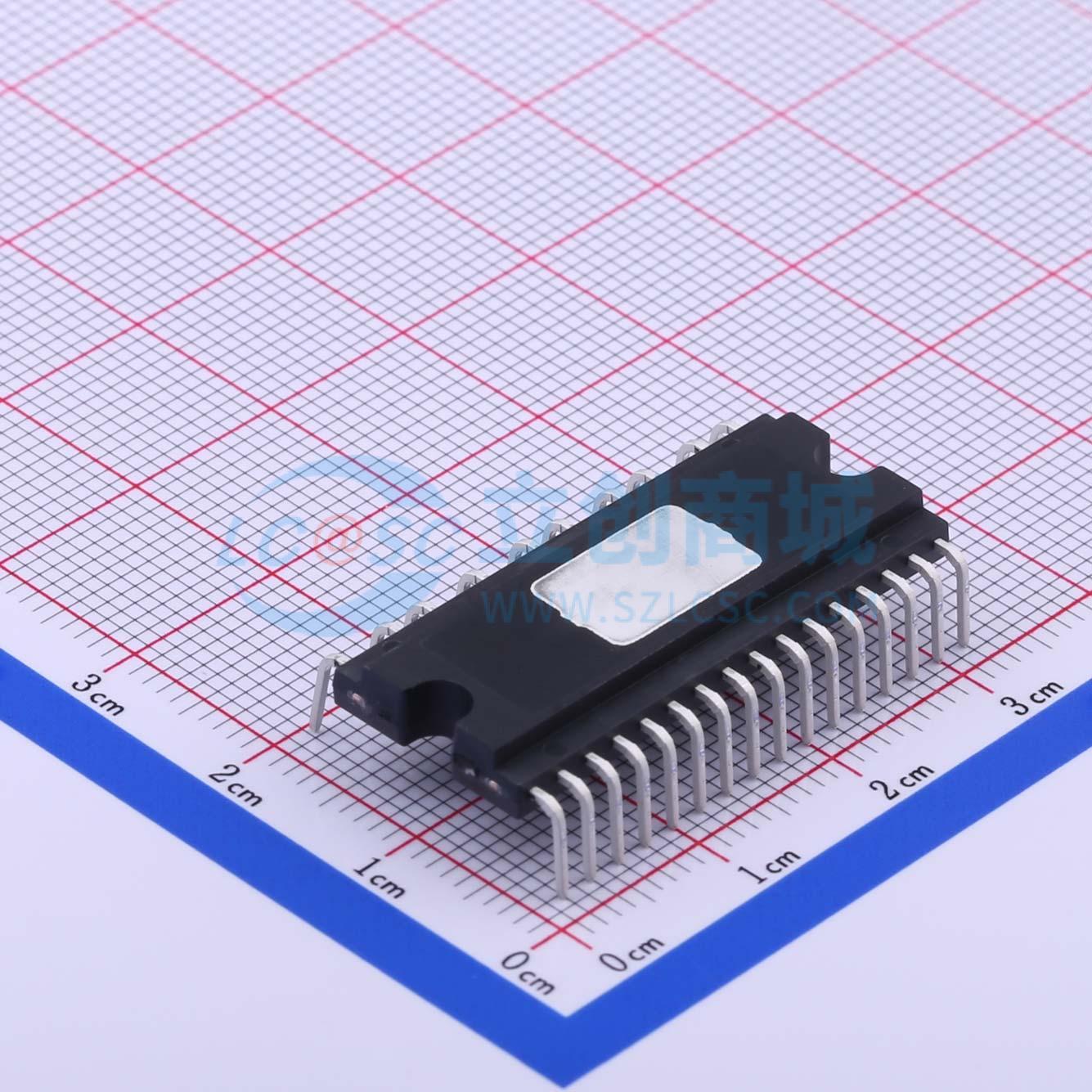

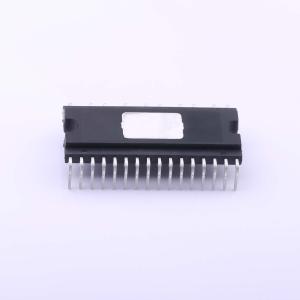

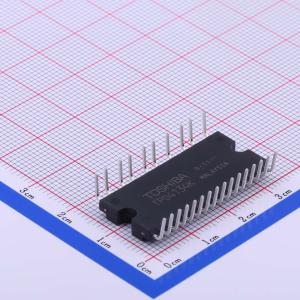

TPD4134K(Q,M)

TPD4134K是一款采用高压PWM控制的直流无刷电机驱动器，采用高压SOI工艺制造。它采用三并联电阻电路进行电流检测，包含电平转换高端驱动器、低端驱动器、IGBT输出、FRD以及过流保护电路、欠压保护电路和热关断保护功能。只需将来自MPU或电机控制器的逻辑输入接入TPD4134K，即可轻松控制直流无刷电机。

• 高压电源侧和低压信号侧端子分离，非常适合三并联电阻的电流检测。
• 自举电路提供简单的高端电源，内置自举二极管。死区时间可设置为最小1.4 μs，适用于正弦波驱动。采用IGBT实现三相桥输出，内置FRD。
• 具备过流保护、欠压保护和热关断功能。
• 内置7 V（典型值）稳压器。
• 封装形式：26引脚DIP。
