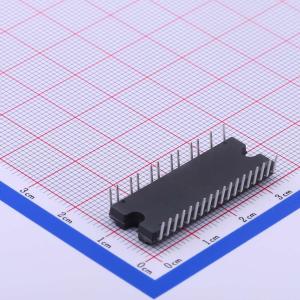

温馨提醒：图片仅供参考，商品以实物为准
TB67B000HG(O)
三相全波正弦波PWM无刷电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高压PWM无刷直流电机驱动器，将正弦波PWM/广角换向控制器和高压驱动器集成在一个封装中（“二合一”），旨在通过使用来自微控制器的速度控制信号（模拟）直接改变无刷直流电机的速度。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB67B000HG(O)
- 商品编号
- C412441
- 商品封装
- PDIP-30
- 包装方式
- 管装
- 商品毛重
- 4.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 半桥数量 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 2A | |
| 工作电压 | 13.5V~16.5V | |
| 工作温度 | -30℃~+115℃ |
商品概述
TB67B000HG是一款高压PWM无刷直流（BLDC）电机驱动器。该产品将正弦波PWM/广角换相控制器和高压驱动器集成在一个封装内（“二合一”）。它旨在通过使用来自微控制器的速度控制信号（模拟）直接改变BLDC电机的速度。
商品特性
- 可选择正弦波PWM驱动或广角换相驱动。
- 采用三个桥臂单元排列的IGBT。
- 内置振荡器电路（载波频率 = fosc/252 (Hz)）
- 高端自举电源：内置自举二极管
- 内置过流保护、热关断、欠压锁定和电机堵转检测功能。
- 片上稳压器（Vreg = 7 V（典型值），30 mA（最大值），Vrefout = 5 V（典型值），35 mA（最大值））
- 工作电源电压范围：VCC = 13.5至16.5 V
- 电机电源工作电压范围：VBB = 50至450 V
