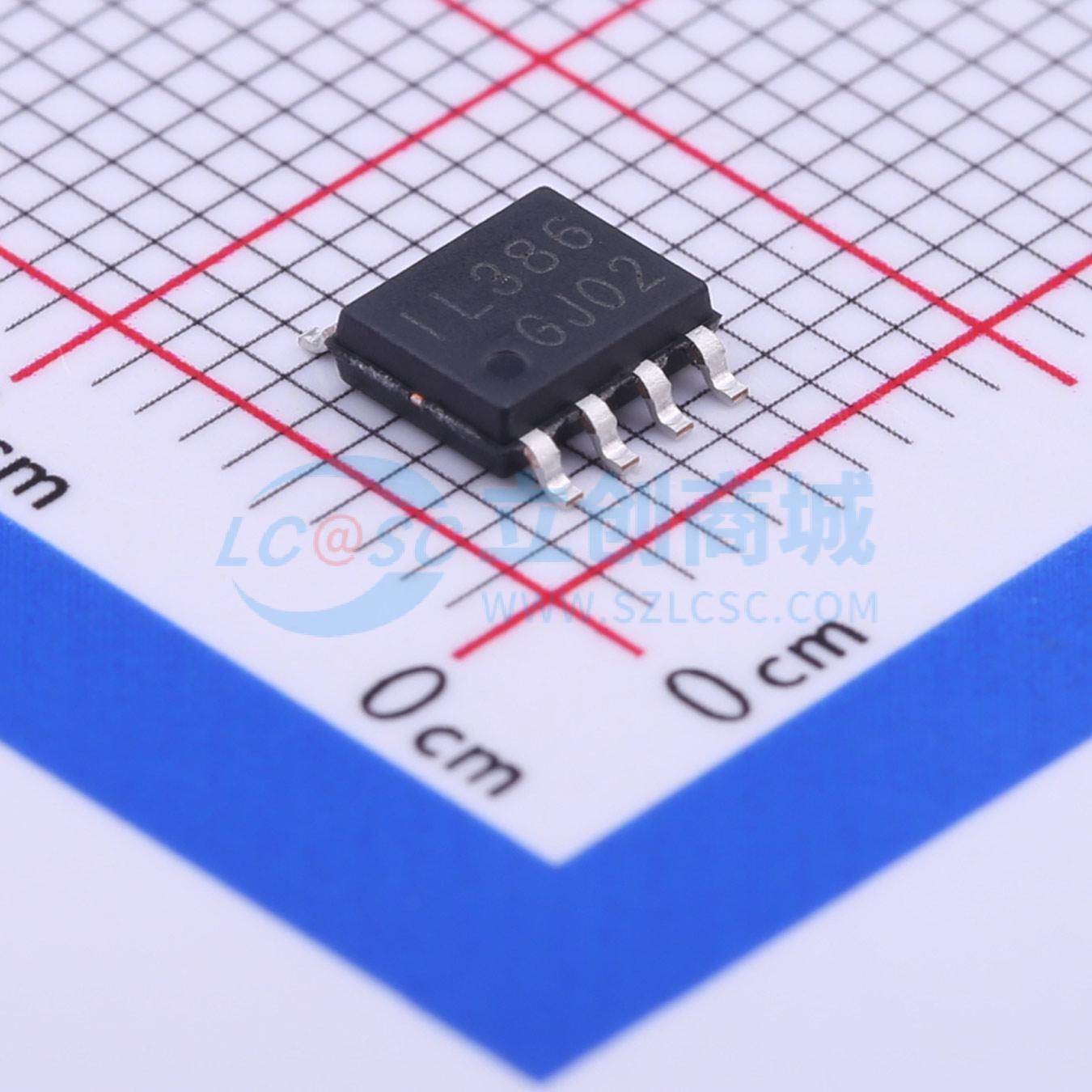

温馨提醒：图片仅供参考，商品以实物为准
IL386DT
低压音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IL386是一款专为低压消费类应用设计的功率放大器。其增益在内部设定为20，以减少外部元件数量，但在引脚1和8之间添加一个外部电阻和电容，可将增益提高至最高200的任意值。输入以地为参考，而输出自动偏置为电源电压的一半。在6V电源下工作时，静态功耗仅为24mW，这使得IL386非常适合电池供电应用。
- 品牌名称
- IKSEMICON
- 商品型号
- IL386DT
- 商品编号
- C412485
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 325mWx1@8Ω | |
| 工作电压 | 4V~12V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | - | |
| 静态电流(Iq) | 8mA | |
| 工作温度 | 0℃~+70℃ | |
| 电源纹波抑制比(PSRR) | 45dB |
商品概述
IL386是一款专为低压消费类应用设计的功率放大器。其增益在内部设定为20，以减少外部元件数量，但在引脚1和8之间添加一个外部电阻和电容，可将增益提高至最高200的任意值。 输入以地为参考，而输出自动偏置为电源电压的一半。在6V电源下工作时，静态功耗仅为24mW，这使得IL386非常适合电池供电应用。
商品特性
- 电池供电
- 最少的外部元件
- 宽电源电压范围：4V - 12V
- 低静态电流消耗：4mA
- 电压增益从20到200
- 以地为参考的输入
- 自居中输出静态电压
- 低失真
- 八引脚双列直插式封装
