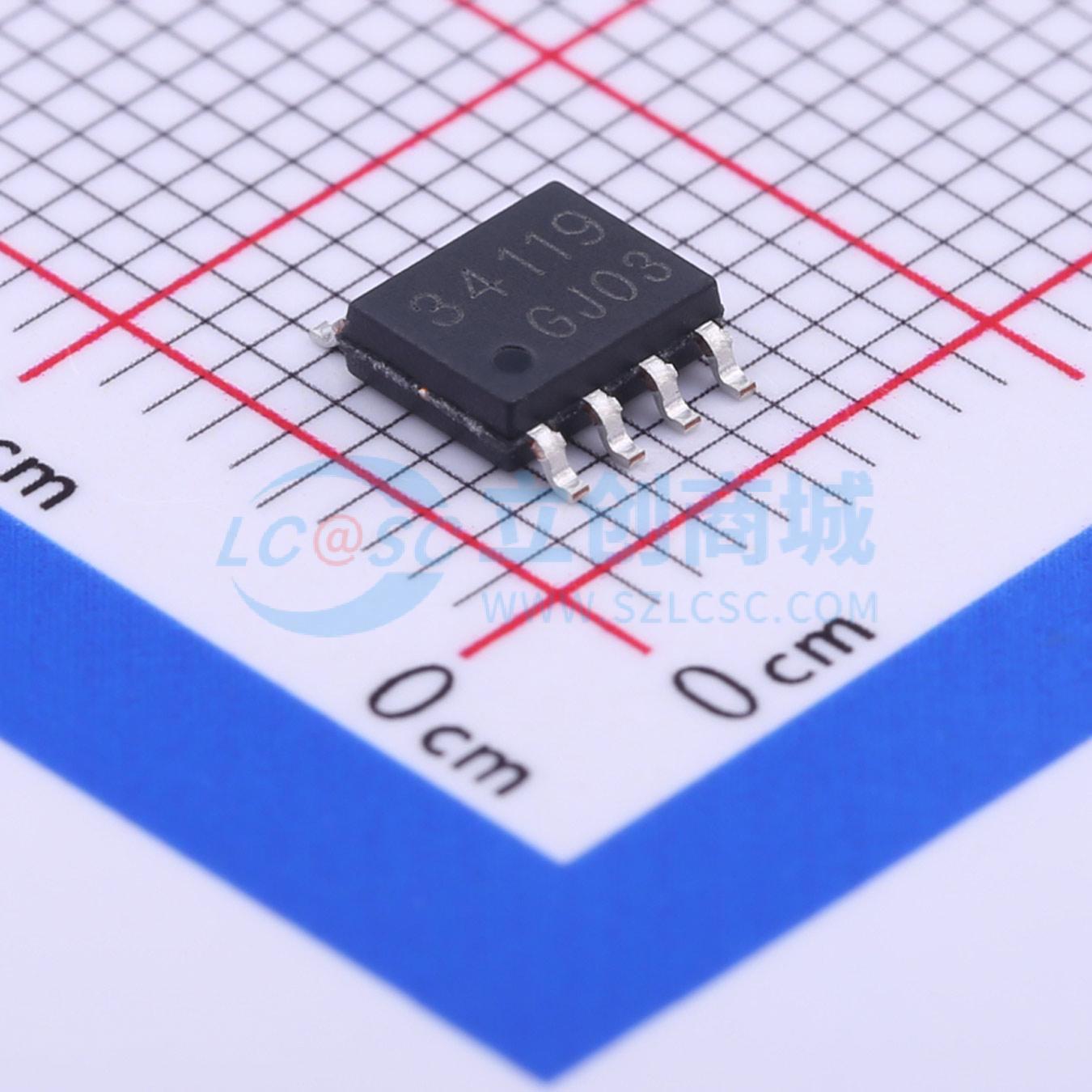

IL34119DT
低功耗音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IL34119是一款低功耗音频放大器集成电路，（主要）用于电话应用，如免提电话。它提供差分扬声器输出，以在低电源电压（最低2.0伏）下最大化输出摆幅。无需连接扬声器的耦合电容。开环增益为80 dB，闭环增益由两个外部电阻设置。芯片禁用引脚可用于关闭电源和/或静音输入信号。IL34119有标准8引脚DIP封装或表面贴装封装可供选择。
- 品牌名称
- IKSEMICON
- 商品型号
- IL34119DT
- 商品编号
- C412486
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 55mWx1@16Ω | |
| 工作电压 | 2V~16V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 5% | |
| 静态电流(Iq) | 5mA | |
| 工作温度 | 0℃~+70℃ | |
| 电源纹波抑制比(PSRR) | 35dB |
商品概述
IL34119是一款低功耗音频放大器集成电路，（主要）用于电话应用，如免提电话。它提供差分扬声器输出，以在低电源电压（最低2.0伏）下最大化输出摆幅。无需连接扬声器的耦合电容。开环增益为80 dB，闭环增益由两个外部电阻设置。芯片禁用引脚可用于关闭电源和/或静音输入信号。IL34119有标准8引脚DIP封装或表面贴装封装可供选择。
商品特性
- 宽工作电源电压范围（2 - 16伏）——适用于电话线供电应用
- 低静态电源电流，适用于电池供电应用
- 芯片禁用输入，可关闭IC电源
- 低关断静态电流
- 可驱动多种扬声器负载（8 - 100Ω）
- 搭配32Ω扬声器时输出功率超过250 mW
- 低总谐波失真
- 语音频段增益可在<0 dB至>46 dB范围内调节
- 所需外部组件少
应用领域
- 电话应用
- 免提电话
