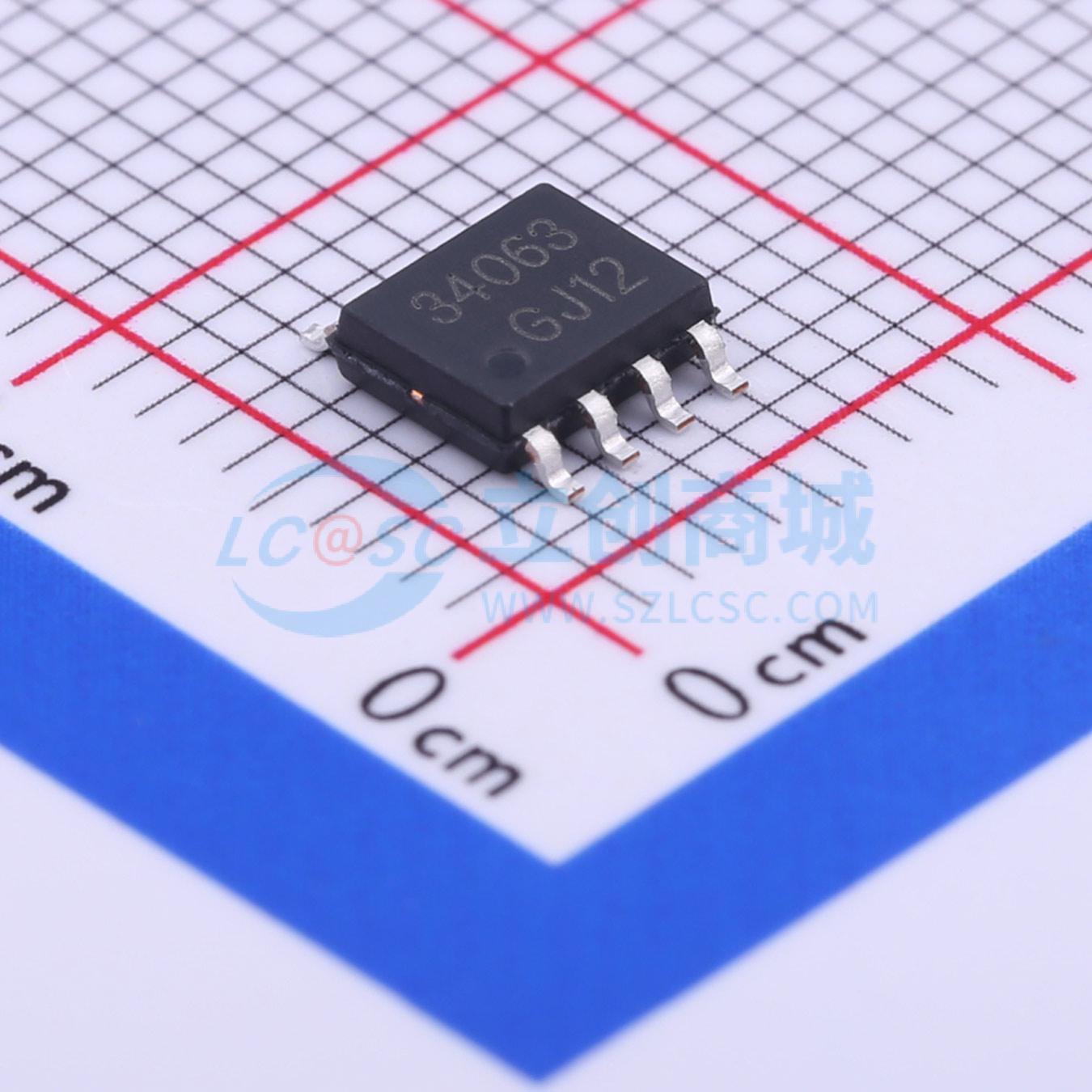

温馨提醒：图片仅供参考，商品以实物为准
IL34063ADT
DC-DC转换器控制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IL34063A 是一款单片控制电路,包含用于DC-DC转换器的主要功能。该系列设计用于降压、升压和电压反相应用,具有内部温度补偿参考、比较器、受控占空比振荡器、驱动器和高电流输出开关。该器件适用于最少外部组件的应用。
- 品牌名称
- IKSEMICON
- 商品型号
- IL34063ADT
- 商品编号
- C412469
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型；降压型 | |
| 工作电压 | 3V~40V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 24kHz~42kHz | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 正激式；反相式；反激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
IL34063A是一款单片控制电路，包含直流-直流转换器所需的主要功能。这些器件由内部温度补偿基准源、比较器、带有源电流限制电路的可控占空比振荡器、驱动器和大电流输出开关组成。该系列专为在降压、升压和电压反相应用中使用最少的外部元件而设计。
商品特性
- 输入电压范围为3.0 V至40 V
- 低待机电流
- 电流限制
- 输出开关电流可达1.5 A
- 输出电压可调
- 工作频率可达100 kHz
- 精度为2%的基准源
应用领域
- 升压转换器
- 降压转换器
- 电压反相转换器
- 带外部NPN开关的升压电路
- 带外部NPN开关的降压电路
- 带外部NPN开关的电压反相电路
- 带外部PNP饱和开关的电压反相电路
- 双输出电压
- 更高的输出功率、更高的输入电压
