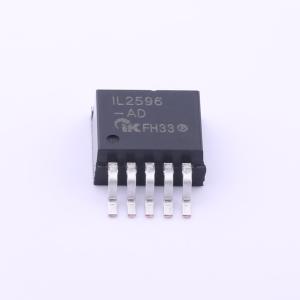

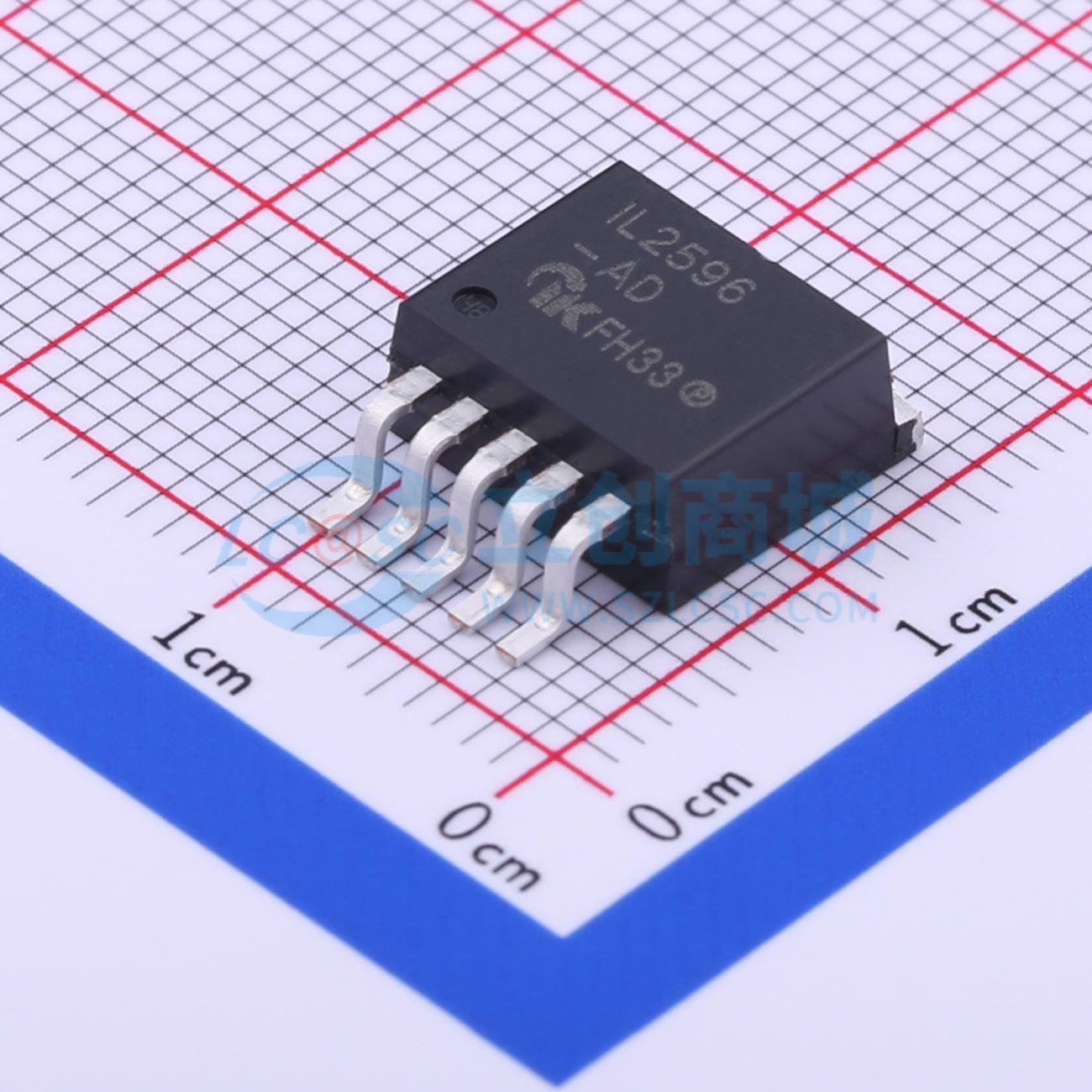

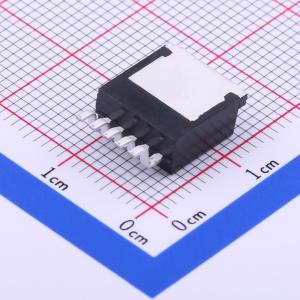

IL2596-ADJD2T-P

高效降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IL2596系列稳压器是单片集成电路,提供所有降压开关稳压器所需的主动功能,能够驱动3A负载,具有良好的线性和负载调节性能。这些设备提供固定的输出电压版本（3.3V、5V、12V）和可调输出版本。需要最少的外部组件,简化了使用。工作频率为150kHz,具有TTL关断功能和低功耗待机模式。还包括热关断和电流限制保护。
品牌名称: IKSEMICON
商品型号: IL2596-ADJD2T-P
商品编号: C412467
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.006克(g)

商品参数

商品概述

IL2596系列稳压器是单片集成电路，为降压型开关稳压器提供所有有源功能，能够驱动3A负载，具备出色的线性和负载调节能力。这些器件有3.3V、5V、12V固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单。 IL2596系列的开关频率为150kHz，采用标准的5引脚TO220封装。其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证公差为±4%，振荡器频率公差为±15%。具备外部关断功能，典型待机电流为100μA。自我保护特性包括用于输出开关的两级降频限流功能，以及在故障条件下实现全面保护的过温关断功能。过温关断阈值约为145℃，迟滞为5℃。

商品特性

3.3V、5V、12V及可调输出版本
可调版本输出电压范围为1.2V至37V
在线性和负载条件下最大误差为±4%
保证输出负载电流为3A
输入电压范围最高可达40V
仅需4个外部元件
出色的线性和负载调节规格
150kHz固定频率内部振荡器
具备TTL关断能力
低功耗待机模式，典型I₀为100μA
热关断和限流保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	1.2V~37V
	输出电流	3A
	开关频率	150kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	可调
