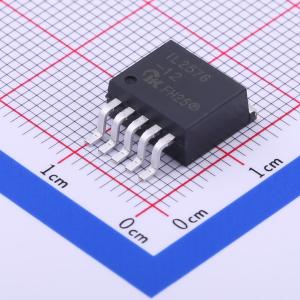

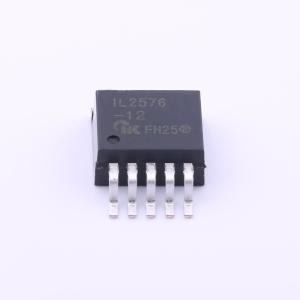

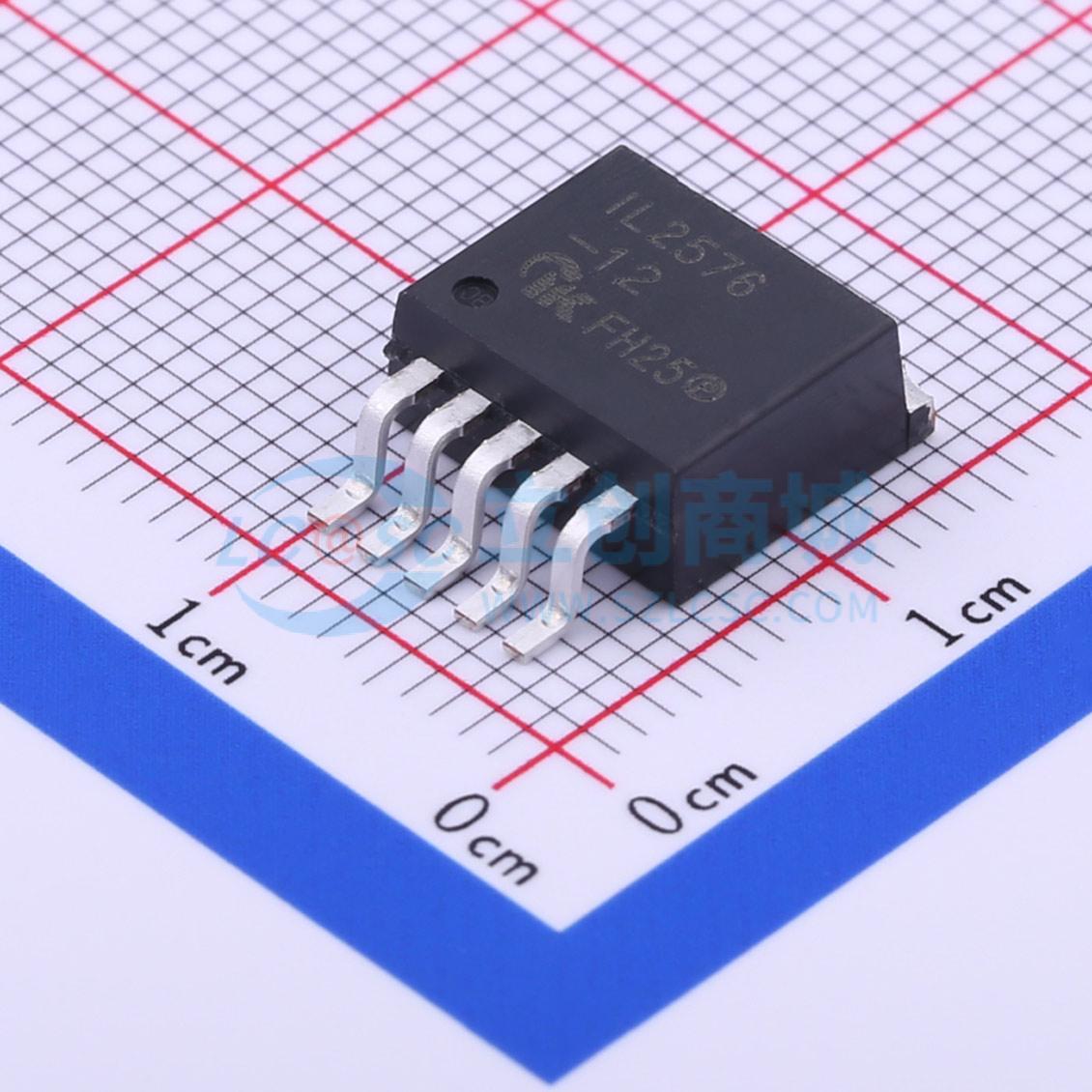

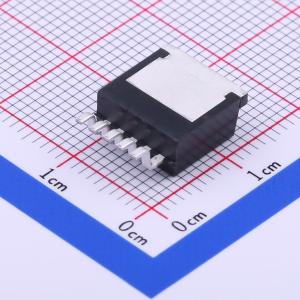

IL2576-12D2T-P

IL2576系列稳压器是单片集成电路，非常适合用于轻松便捷地设计降压开关稳压器（降压转换器）。该系列的所有电路都能够驱动3.0 A负载，且具有出色的线性和负载调节能力。这些器件提供3.3 V、5.0 V、12 V、15 V的固定输出电压版本，以及一个可调输出版本。 这些稳压器的设计旨在减少外部元件的数量，以简化电源设计。多家不同的电感器制造商提供了针对IL2576优化的标准系列电感器。由于IL2576转换器是开关模式电源，与常见的三端线性稳压器相比，其效率显著提高，特别是在输入电压较高的情况下。在许多情况下，功耗非常低，以至于无需散热片，或者可以大幅减小其尺寸。 多家不同的制造商提供了针对IL2576优化的标准系列电感器。这一特性极大地简化了开关模式电源的设计。IL2576的特性包括：在指定的输入电压和输出负载条件下，输出电压保证±4%的容差，振荡器频率±10%的容差（在0℃至125℃范围内为±2%）。具备外部关断功能，典型待机电流为80 μA。输出开关具备逐周期电流限制，以及在故障条件下提供全面保护的热关断功能。

• 3.3 V、5.0 V、12 V、15 V及可调输出版本
• 可调版本输出电压范围为1.23至37 V，在电压和负载条件下最大误差±4%
• 保证3.0 A输出电流
• 宽输入电压范围
• 仅需4个外部元件
• 52 kHz固定频率内部振荡器
• TTL关断能力，低功耗待机模式
• 高效率
• 使用现成的标准电感器
• 热关断和电流限制保护

• 简单高效的降压（Buck）稳压器
• 线性稳压器的高效预稳压器
• 板载开关稳压器
• 正转负转换器（升降压）
• 负升压转换器
• 电池充电器电源
