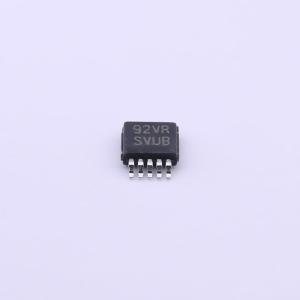

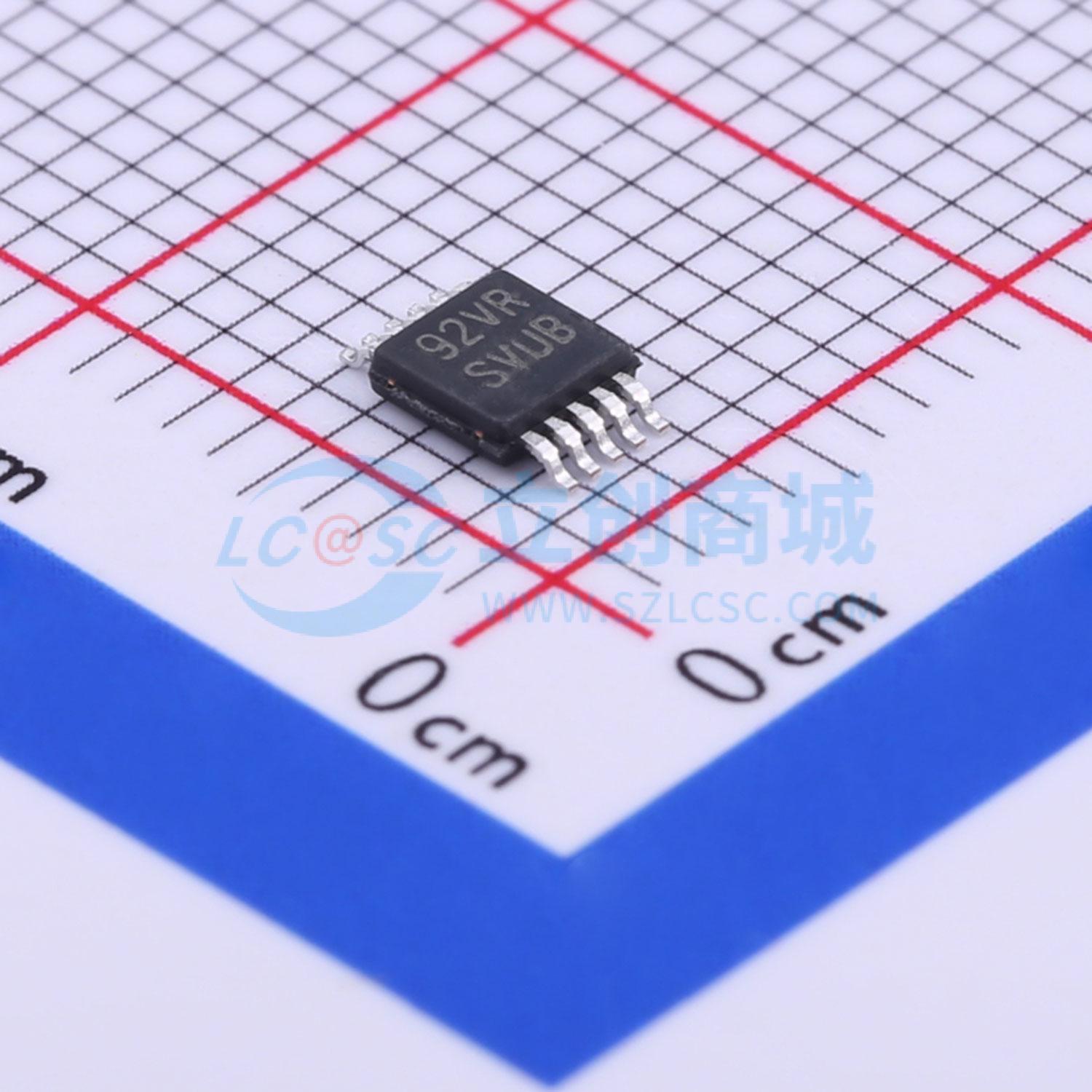

LM25011MY/NOPB

42V 2A恒定导通时间开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25011是一款42V、2A恒定导通时间开关稳压器,具有可调电流限制功能。该器件集成了所有实现低成本、高效降压偏置调节器所需的功能,能够提供高达2A的负载电流。其高电压调节器包含N通道降压开关、启动调节器、电流限制检测和内部纹波控制。
品牌名称: TI(德州仪器)
商品型号: LM25011MY/NOPB
商品编号: C408969
商品封装: MSOP-10-EP
包装方式: 编带
商品毛重: 0.124克(g)

商品参数

商品概述

LM25011恒定导通时间降压开关稳压器具备实现低成本、高效降压偏置稳压器所需的所有功能，能够提供高达2 A的负载电流。这款高压稳压器包含一个N沟道降压开关、一个启动稳压器、电流限制检测和内部纹波控制。恒定导通时间调节原理无需环路补偿，可实现快速的负载瞬态响应，并简化电路实现。工作频率随线路和负载保持恒定。可调谷底电流限制检测功能在达到电流限制时，可实现从恒压模式到恒流模式的平稳过渡，无需使用电流限制折返功能。PGD输出指示输出电压已升至预期调节值的±5%以内。其他特性包括：低输出纹波、VIN欠压锁定、可调软启动时间、热关断、栅极驱动预充电、栅极驱动欠压锁定和最大占空比限制。 LM25011A的最小关断时间比LM25011短，这使得它在低输入电压下能够实现更高频率的操作。

商品特性

LM25011-Q1是符合AEC-Q100 1级标准（工作结温范围为-40℃至+125℃）的汽车级产品
LM25011A允许在高开关频率下进行低压差操作
输入工作电压范围：6 V至42 V
绝对最大输入额定值：45 V
集成2 A N沟道降压开关
可调电流限制允许使用更小的电感器
输出电压可从2.51 V开始调节
VOUT处的纹波电压最小
电源正常输出
开关频率可调节至2 MHz
COT拓扑特性：开关频率随负载电流和输入电压变化几乎保持恒定
超快速瞬态响应
无需环路补偿
使用陶瓷输出电容器可实现稳定运行
允许使用更小的输出电容器和电流检测电阻器
可调软启动时间
热关断
精度为2%的反馈基准
封装：10引脚HVSSOP
使用WEBENCH电源设计器，基于LM25011系列创建定制设计

应用领域

汽车安全
信息娱乐系统
电信前置摄像头

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~42V
	输出电压	2.51V~40V
	输出电流	2A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
