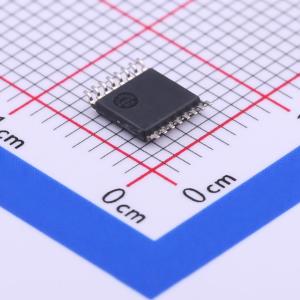

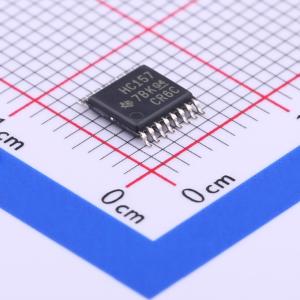

温馨提醒：图片仅供参考，商品以实物为准
SN74HC157PWR
四路2选1数据选择器/多路复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC157 四通道 2 线至 1 线数据选择器/多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC157PWR
- 商品编号
- C408973
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 输入数/输出数 | 8/4 | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 7.8mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 静态电流(Iq) | 80uA | |
| 功能特性 | - | |
| 系列 | 74HC |
商品概述
该器件是数据选择器/多路复用器，内部包含反相器和驱动器，可为四个输出门提供完整数据选择，配备独立的选通输入，可从两个数据源中选择一个4位字传输至四个输出，HC157器件输出真数据，包含SN54HC157、SN74HC157两种型号，不同型号对应不同封装。
商品特性
- 工作电压范围为2V~6V
- 输出最多可驱动15个LSTTL负载
- 功耗低，最大电源电流Icc为80μA
- 典型传输延迟tpd为11ns
- 5V电压下输出驱动能力为±6mA
- 最大输入电流为1μA
- 所有未使用的输入端必须接VCC或GND，以保证器件正常工作
