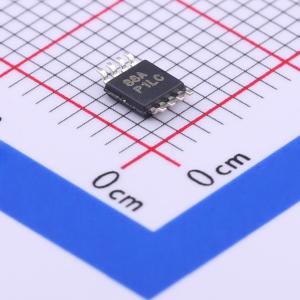

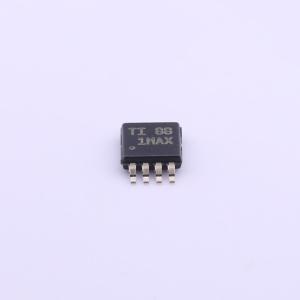

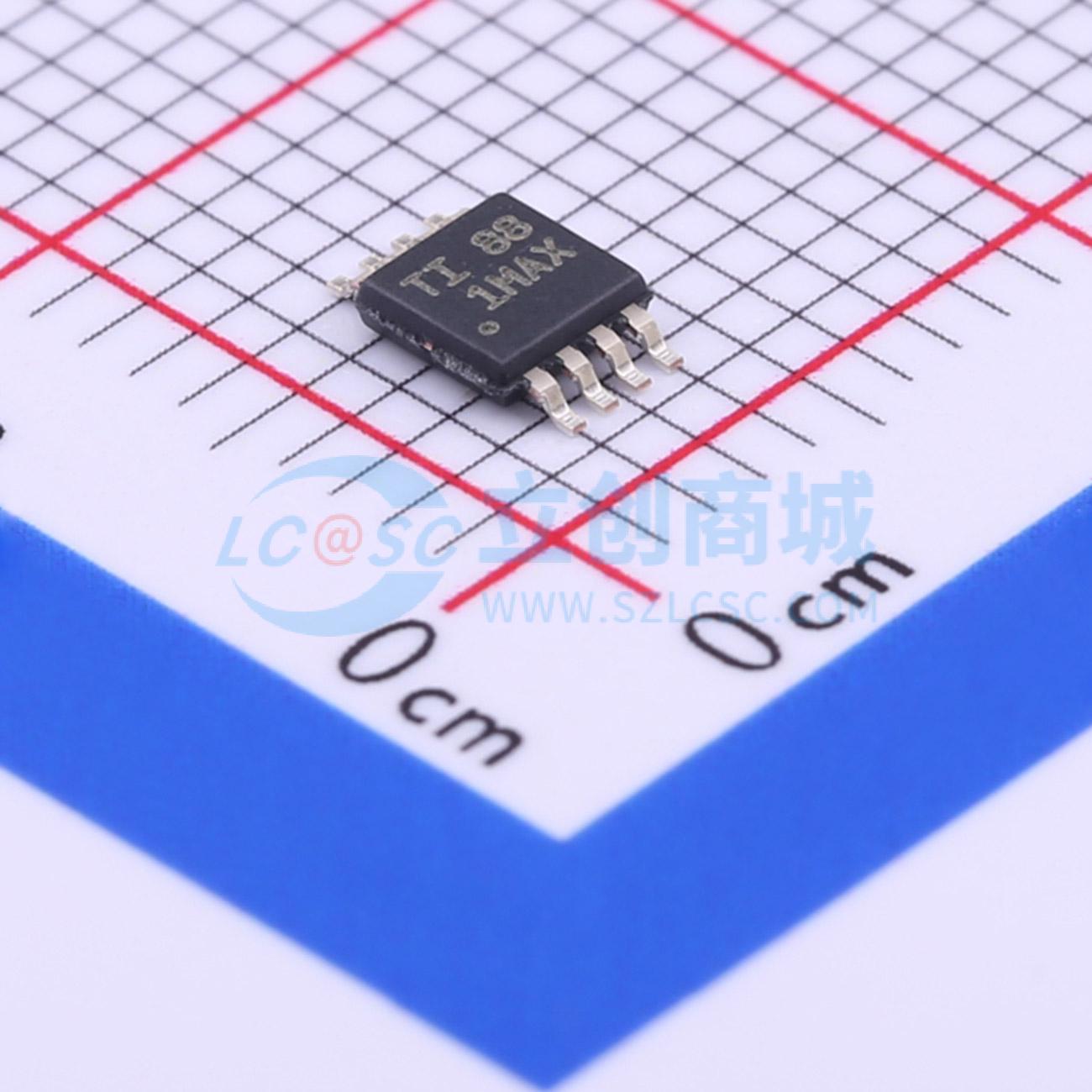

LMV358AIDGKR

低压轨到轨输出运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMV358A 双路、5.5V、1MHz、4mV 失调电压、RRO 运算放大器
品牌名称: TI(德州仪器)
商品型号: LMV358AIDGKR
商品编号: C408974
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.138克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输出
	增益带宽积(GBW)	1MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	1uV/℃
	压摆率(SR)	76V/us
	输入偏置电流(Ib)	10pA
	输入失调电流(Ios)	3pA

	属性	参数值
	输入电压噪声密度(eN)	30nV/√Hz@10kHz
	共模抑制比(CMRR)	96dB
	静态电流(Iq)	70uA
	输出电流	40mA
	工作温度	-40℃~+125℃
	单电源电压	2.5V~5.5V
	双电源电压(Vee~Vcc)	-2.75V~-1.25V；1.25V~2.75V
	功能特性	EMI滤波/RF抑制；内置补偿；ESD保护

商品概述

LMV3xxA是低电压轨到轨输出运算放大器，该系列包含单通道LMV321A、双通道LMV358A和四通道LMV324A，电源电压范围为2.5V至5.5V，具有轨到轨输出摆幅能力，适用于空间受限、需要低压运行和高容性负载驱动的场景，容性负载驱动能力为500pF，电阻式开环输出阻抗使其可在更高容性负载下更轻松实现稳定，设计稳健可简化电路设计，采用业界通用封装。

商品特性

低输入失调电压：±1mV
具备轨到轨输出能力
单位增益带宽：1MHz
低宽带噪声：30nV/√Hz
低输入偏置电流：10pA
低静态电流：70μA/通道
单位增益稳定
内置RFI和EMI滤波器
可在低至2.5V的电源电压下运行
电阻式开环输出阻抗，在较高电容性负载下更易稳定
工作温度范围：-40℃至125℃
过驱情况下不会出现相位反转
支持驱动500pF容性负载
提供SOIC、MSOP、SOT-23、TSSOP多种封装

应用领域

烟雾探测器
运动检测器
可穿戴设备
大型和小型家用电器
EPOS
条形码扫描仪
传感器信号调节
电源模块
个人电子产品
有源滤波器
暖通空调
电机控制
低侧电流检测
