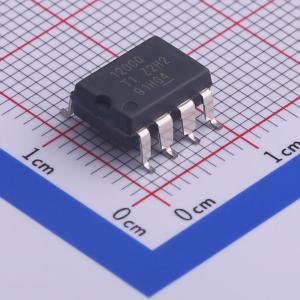

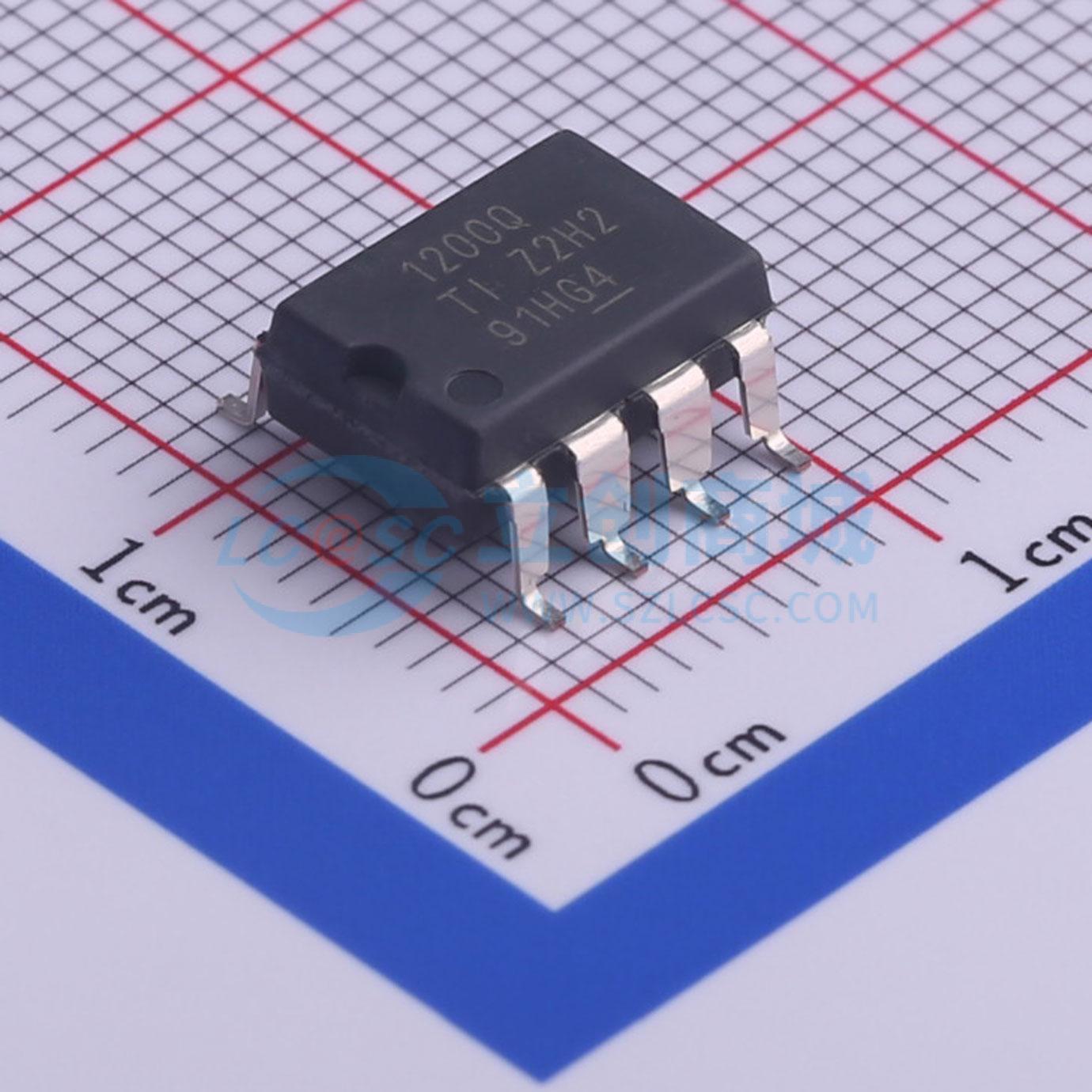

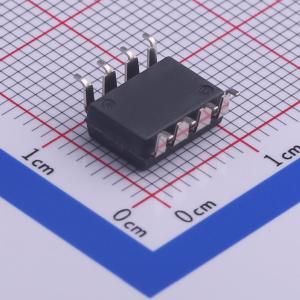

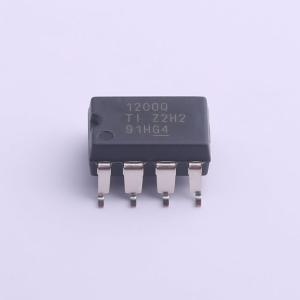

AMC1200STDUBRQ1

全差分隔离放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: AMC1200-Q1 汽车类 ±250mV 输入、精密电流检测基本隔离式放大器
品牌名称: TI(德州仪器)
商品型号: AMC1200STDUBRQ1
商品编号: C410920
商品封装: SOP-8-2.54mm
包装方式: 编带
商品毛重: 1.365克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	-
	增益带宽积(GBW)	100kHz
	输入失调电压(Vos)	1.5mV
	输入失调电压温漂(Vos TC)	1.5uV/℃
	压摆率(SR)	-
	输入偏置电流(Ib)	-
	输入失调电流(Ios)	-

商品概述

AMC1200-Q1是一款高精度全差动隔离放大器，其输出与输入电路由抗电磁干扰性能极强的二氧化硅隔离层隔开，隔离层经UL1577与IEC60747-5-2标准认证，可提供高达4000V峰值的电气隔离，配合隔离电源使用时，可防止共模高电压线路上的噪声电流进入本地接地，干扰或损坏敏感电路。输入针对直接连接至分流电阻器或其它低电压电平信号源进行优化，优异性能支持准确的电流控制，可实现系统级节电，在电机控制应用中可实现更低的转矩波纹，输出信号的共模电压可自动调节至3V或5V低侧电源，适用于-40℃至105℃的扩展工业温度应用，采用表面贴装型鸥翼-8封装。

商品特性

符合AEC-Q100要求，器件温度2级，环境运行温度范围为-40℃至105℃
人体模型HBM静电放电分类等级H2，充电器件模型CDM静电放电分类等级C3B
输入电压范围针对分流电阻器优化，为±250mV
非线性极低，5V时最大值为0.075
偏移误差低，最大值为1.5mV
噪声低，典型值为3.1mV RMS
高侧电源电流低，5V时最大值为8mA
输入带宽最小值为60kHz
固定增益为8，精度为0.5
共模抑制比高，为108dB
低侧工作电压为3.3V
具备经认证的电流隔离，通过UL1577与IEC60747-5-2认证
隔离电压为4000V峰值
工作电压为1200V峰值
瞬态抗扰度最小值为10kV/μs
在额定工作电压下使用寿命通常为10年
可在扩展工业温度范围内运行

应用领域

基于分流电阻器的电流感测
电机控制
绿色环保能源
变频器
不间断电源

	属性	参数值
	输入电压噪声密度(eN)	-
	共模抑制比(CMRR)	108dB
	静态电流(Iq)	-
	输出电流	20mA
	工作温度	-40℃~+105℃
	单电源电压	-
	双电源电压(Vee~Vcc)	-
	功能特性	-
