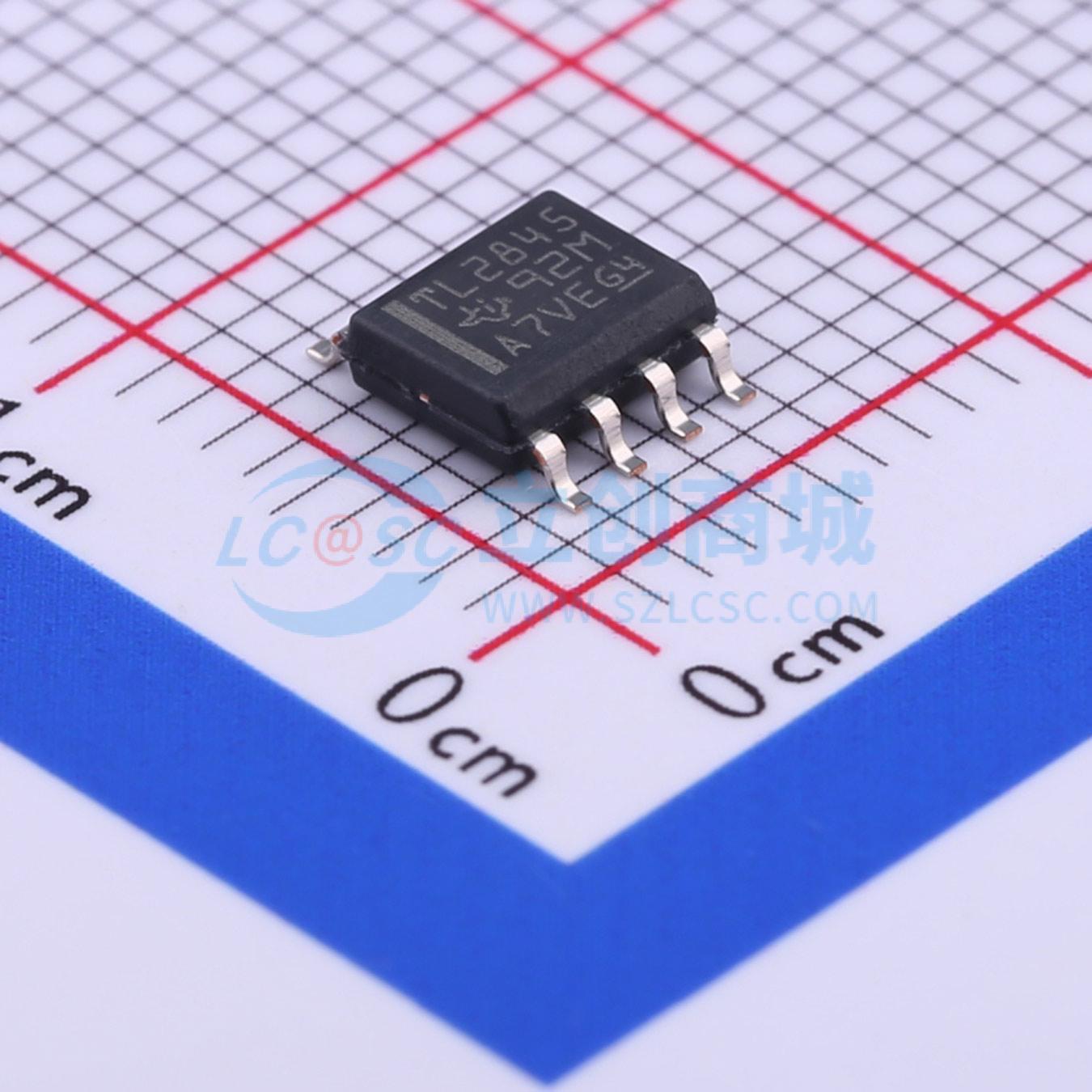

TL2845DR-8

TL284x和TL384x系列控制集成电路具备实现离线或直流-直流固定频率电流模式控制方案所需的特性，且只需最少数量的外部元件。一些内部集成的电路包括欠压锁定（UVLO），其启动电流小于1 mA，以及在误差放大器输入端经过精确微调的精密基准源。其他内部电路包括确保锁存操作的逻辑电路、脉宽调制（PWM）比较器（也提供限流控制），以及一个设计用于提供或吸收高峰值电流的图腾柱输出级。该输出级适用于驱动N沟道MOSFET，在关断状态下为低电平。

• 针对离线和直流-直流转换器进行优化
• 低启动电流（<1 mA）
• 自动前馈补偿
• 逐脉冲电流限制
• 增强的负载响应特性
• 带迟滞的欠压锁定
• 双脉冲抑制
• 大电流图腾柱输出
• 内部微调的带隙基准源
• 500 kHz工作频率
• 低输出电阻的误差放大器
• 设计可与UC2842和UC3842系列互换

• 任意极性的开关稳压器
• 变压器耦合的直流/直流转换器
