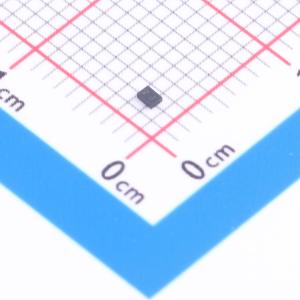

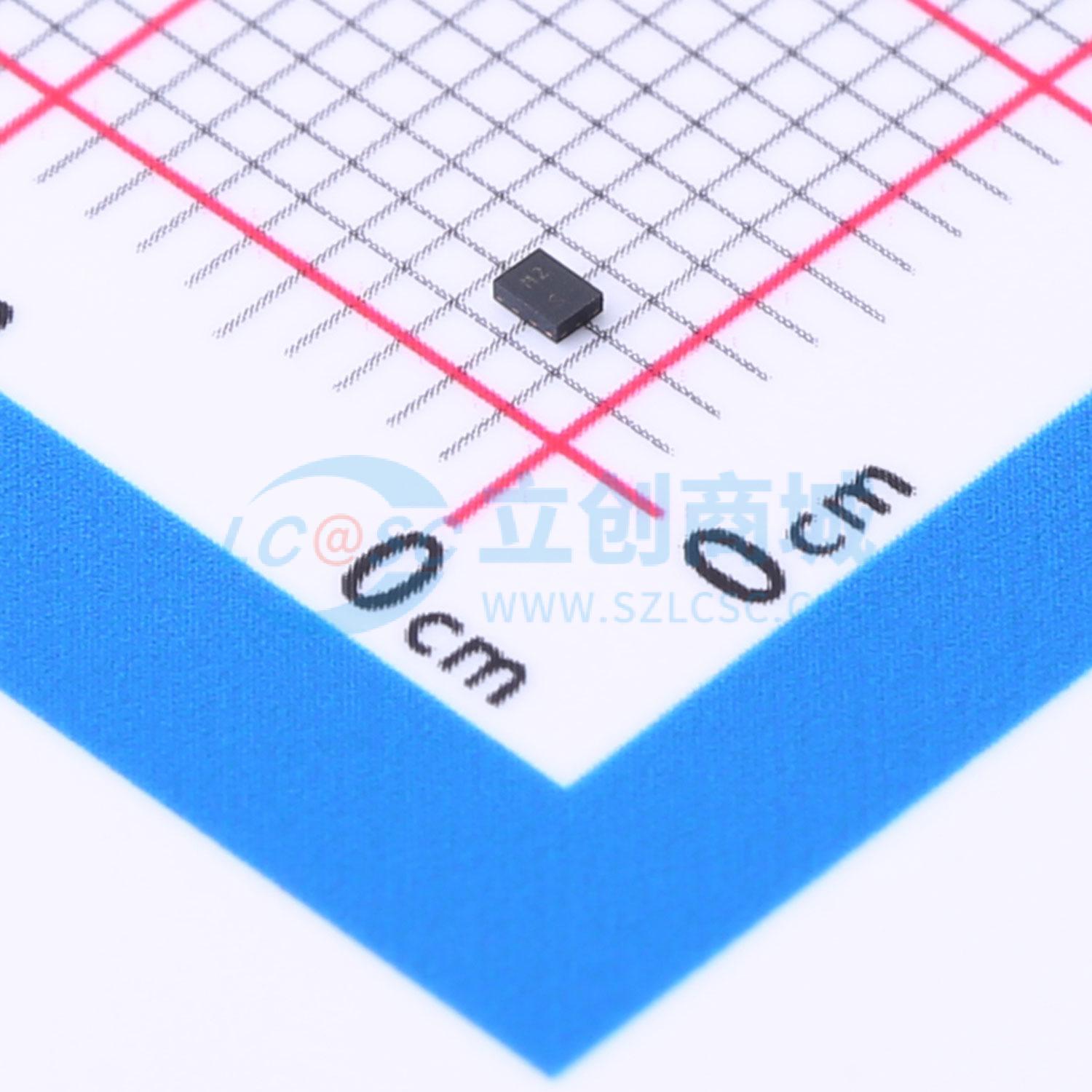

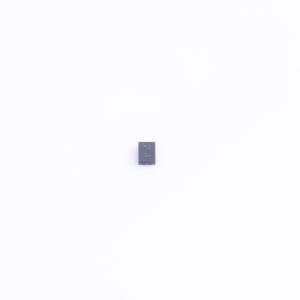

温馨提醒：图片仅供参考，商品以实物为准
BGSA14M2N10E6327XTSA1
超小型天线调谐单刀四掷开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BGSA14M2N10是一款超小型单刀四掷（SP4T）天线调谐开关，针对高达7.125GHz的射频应用进行了优化。其MIPI RFFE数字控制接口在蜂窝移动射频前端设计中易于实现且具有出色的灵活性。BGSA14M2N10包含4个低导通电阻（RON）端口，非常适合高Q值调谐应用。由于其具有较高的射频电压耐受性，适用于在射频匹配电路中切换电感器和电容器等任何电抗器件，且损耗极小。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BGSA14M2N10E6327XTSA1
- 商品编号
- C3303189
- 商品封装
- TSNP-10
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 0MHz~7.125GHz |
商品概述
BGSA14M2N10是一款超小型单刀四掷（SP4T）天线调谐开关，针对高达7.125GHz的射频应用进行了优化。其MIPI RFFE数字控制接口在蜂窝移动射频前端设计中易于实现且具有出色的灵活性。 BGSA14M2N10包含4个低导通电阻（RON）端口，非常适合高Q值调谐应用。由于其具有较高的射频电压耐受性，适用于在射频匹配电路中切换电感器和电容器等任何电抗器件，且损耗极小。
商品特性
- 导通状态下超低导通电阻0.85 Ω
- 关断状态下低关断电容160 fF
- 关断状态下高射频工作峰值电压处理能力45 V
- MIPI RFFE 2.1控制接口
- 极低电流消耗22 μA
- 通过外部USID_SEL引脚提供4个默认USID地址
- 小尺寸封装0.95 mm×1.3 mm（MSL1，符合JEDEC J - STD - 020标准，260 ℃）
应用领域
- 阻抗、天线和电感调谐
- 可调滤波器
