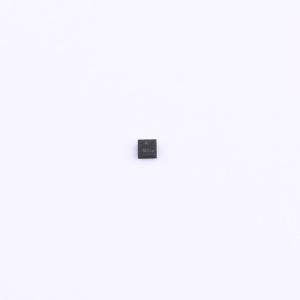

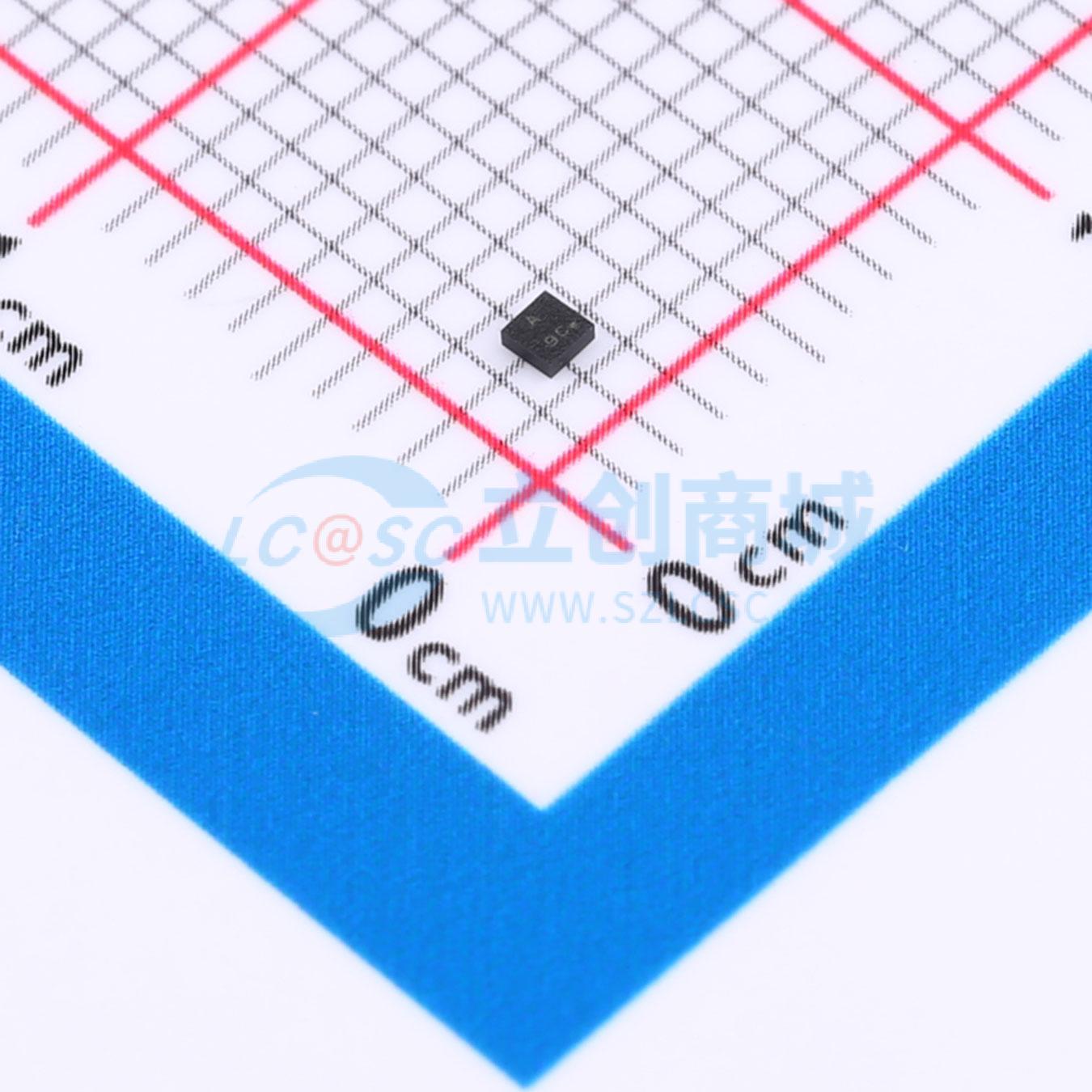

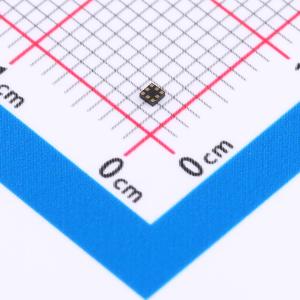

温馨提醒：图片仅供参考，商品以实物为准
BGSA12UGL8E6327XTSA1
低电阻单刀双掷天线孔径开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BGSA12UGL8是一款多功能单刀双掷（SPDT）射频天线孔径开关，针对低C₀FF和低R₀N进行了优化，适用于高达6.0 GHz的应用。这款单电源芯片集成了2位控制逻辑，还具备低电流待机模式。与砷化镓技术不同，该开关的0.1 dB压缩点超过其最大输入功率电平，可在所有信号电平下实现线性性能。仅当外部施加直流电压时，才需要在射频端口使用外部直流隔直电容。由于其极高的射频电压耐受性，它适用于切换射频匹配电路中的任何电抗元件，如电感和电容，且品质因数不会有显著损失。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BGSA12UGL8E6327XTSA1
- 商品编号
- C3304089
- 商品封装
- TSLP-8
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 400MHz~6GHz | |
| 隔离度 | 38dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 2.3dB | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
BGSA12UGL8是一款多功能单刀双掷（SPDT）射频天线孔径开关，针对低C₀FF和低R₀N进行了优化，适用于高达6.0 GHz的应用。这款单电源芯片集成了2位控制逻辑，还具备低电流待机模式。与砷化镓技术不同，该开关的0.1 dB压缩点超过其最大输入功率电平，可在所有信号电平下实现线性性能。仅当外部施加直流电压时，才需要在射频端口使用外部直流隔直电容。由于其极高的射频电压耐受性，它适用于切换射频匹配电路中的任何电抗元件，如电感和电容，且品质因数不会有显著损失。
商品特性
- 专为高线性度天线孔径切换和射频调谐应用设计的SPDT
- 导通状态下，每个端口的超低R₀N电阻为0.59 Ω
- 关断状态下，每个端口的低C₀FF电容为270 fF
- 关断状态下可承受>40 V射频电压
- 低谐波产生
- 电源电压范围：1.65至3.6 V
- 小尺寸封装，尺寸为1.1 mm x 1.1 mm
- 符合RoHS和WEEE标准的封装
- GPIO控制接口 - 包含4种控制状态
- 在电源电压范围内，射频参数无变化
- 适用于EDGE/CDMA/WCDMA/C2K/LTE应用
应用领域
- 阻抗调谐
- 天线调谐
- 电感调谐
- 可调滤波器
