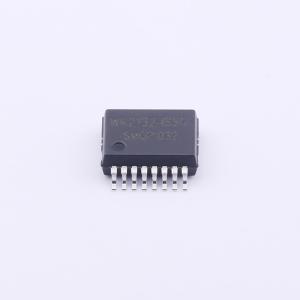

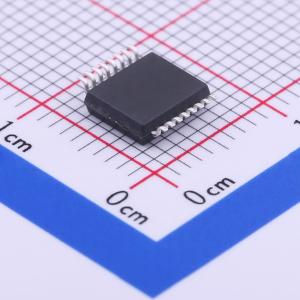

温馨提醒：图片仅供参考，商品以实物为准
WK2132-ISSG
无铅封装多总线接口 二通道通用异步收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是首款具备256级FIFO并支持UART/SPI/IIC总线接口的2通道UART器件。可以通过模式选择使得该芯片工作于以上任何一种主接口模式，将选定的主接口扩展为2个增强功能的UART。扩展的子通道的UART具备如下功能特点:每个子通道UART的波特率、字长、校验格式可以独立设置，最高可以提供2Mbps的通信速率。每个子通道可以独立设置工作在IrDA红外通信。每个子通道具备收/发独立的256级FIFO，FIFO的中断可按用户需求进行编程触发点且具备超时中断功能。采用SSOP16绿色环保的无铅封装，可以工作在2.5～5.0V的宽工作电压范围，具备可配置自动休眠/唤醒功能。
- 品牌名称
- 成都为开
- 商品型号
- WK2132-ISSG
- 商品编号
- C401039
- 商品封装
- SSOP-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.355克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | I2C；SPI；UART | |
| 数据速率 | 2Mbps；1Mbps；1.5Mbps | |
| 工作电压 | 2.5V~5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -45℃~+85℃ | |
| 工作电流 | 3mA | |
| 静态电流 | 460uA | |
| 功能特性 | 使能/关断功能；中断生成；唤醒功能 |
商品概述
WK2132是首款具备256级FIFO并支持UART/SPI/IIC总线接口的2通道通用异步收发器。可通过模式选择使芯片工作于以上任何一种主接口模式，将选定的主接口扩展为2个增强功能的UART。每个子通道的波特率、字长和校验格式可独立设置，最高通信速率可达2Mbps。每个子通道可独立配置用于IrDA红外通信，并具备独立的256级收发FIFO，其中断触发点可编程且支持超时中断功能。该器件采用SSOP16无铅封装，工作电压范围为2.50 ~ 5.00V，并具备可配置的自动休眠与唤醒功能。
商品特性
- 支持UART、SPI、IIC多种主机接口
- 具备256级硬件收发FIFO
- 低功耗设计，支持可配置的自动休眠与自动唤醒模式（微秒级唤醒）
- 宽工作电压范围：2.50 ~ 5.00V
- 配置寄存器与控制字精简，操作简单可靠
- 提供工业级产品
- 采用高速CMOS工艺，子串口速率最高可达2Mbps@5V、1.5Mbps@3.3V、1Mbps@2.5V
- 采用符合绿色环保政策的SSOP16无铅封装
- 子通道串口可独立配置，灵活性强
- 每个子串口为全双工，可通过软件开启或关闭
- 波特率可独立设置，子串口最高速率可达2Mbps
- 每个子串口的字符格式（数据长度、停止位、奇偶校验模式）可独立设置
- 具备完善的子串口状态查询功能
- 支持对单个子串口进行软件复位
- 每个子串口具备独立的256级发送FIFO，发送触发点可编程
- 每个子串口具备独立的256级接收FIFO，接收触发点可编程
- 支持软件使能及清空FIFO
- 提供FIFO状态和计数器输出
- 支持奇偶校验错误、数据帧错误、溢出错误及线路中断错误检测
- 支持起始位错误检测
- 内置符合SIR标准的IrDA红外收发编解码器，传输速度可达115.2Kbit/s
- 具备子串口接收FIFO超时中断
- 支持线路中断错误中断
- 主接口为标准三线UART串口（RX, TX, GND）
- 支持波特率自适应，最高速度可达2Mbit/s
- 支持奇校验、偶校验和无校验模式
- 通过芯片内置协议处理器实现多串口扩展，无需地址线控制
- UART主接口可通过引脚设置为红外模式
- 支持最长16字节连续收发
- SPI主接口最高速度10Mbit/s，仅支持从模式，工作于SPI模式0，支持最长256字节连续收发
- IIC主接口最高速度1Mbit/s，仅支持从模式，支持最长256字节连续收发
应用领域
- 多串口服务器/多串口卡
- 工业/自动化现场RS-485控制
- 通过2G/3G/4G的无线数据传输
- 车载信息平台/车载GPS定位系统
- 远传自动抄表系统
