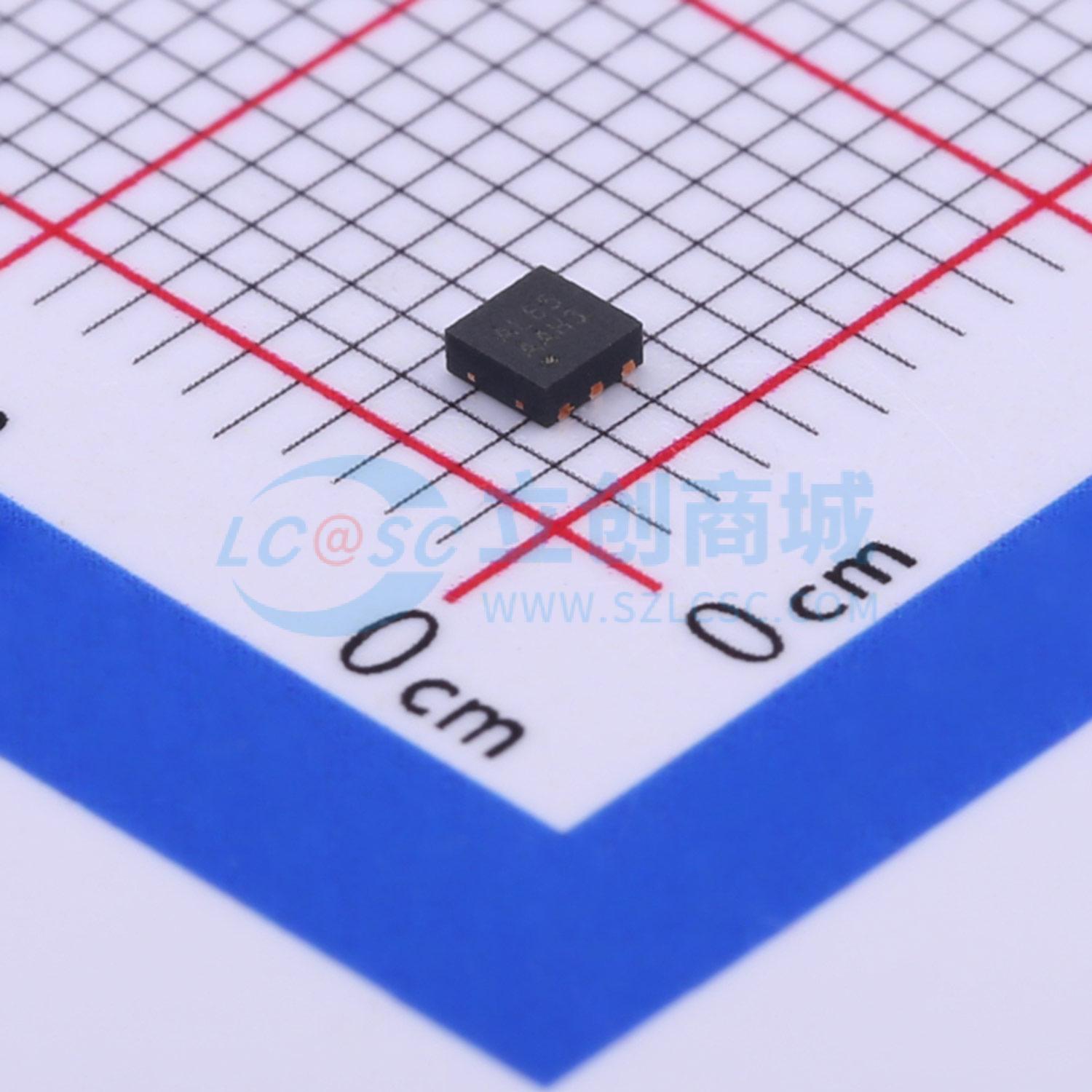

温馨提醒：图片仅供参考，商品以实物为准

AW9962EDNR

高效，支持0.3% PWM调光的升压型白光LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 串联背光灯驱动
品牌名称: AWINIC(艾为)
商品型号: AW9962EDNR
商品编号: C401004
商品封装: TDFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.075克(g)

商品参数

商品概述

AW9962E是一款带有集成升压转换器的白色LED（WLED）驱动器。该升压转换器以1.1MHz的固定开关频率工作，内部集成了40V、2A的开关FET，能够驱动一条串（最多10个LED）或并联的LED串。全尺度WLED电流可以通过公式200mV/RSET设置，并且在并联应用中应调整RSET。还可以通过施加到CTRL引脚上的PWM信号的占空比来控制WLED电流，其频率范围为20kHz至100kHz。AW9962E内置了软启动功能以最小化冲击电流，还包括过流保护、LED开路保护和过温保护（OTP），以防止异常工作条件。

商品特性

支持0.3% PWM调光
用于CABC操作的PWM控制输入
1.1MHz开关频率
支持多达10个LED串联的38V过压保护
200mV参考电压
2.7V至5.5V输入电压范围
过流和过温保护
内置软启动限制浪涌电流
DFN 2mm X 2mm X 0.75mm-6L封装

应用领域

手机
便携式媒体播放器
PDA
GPS 接收器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	1.1MHz
	通道数	1
	输出电压	-

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
