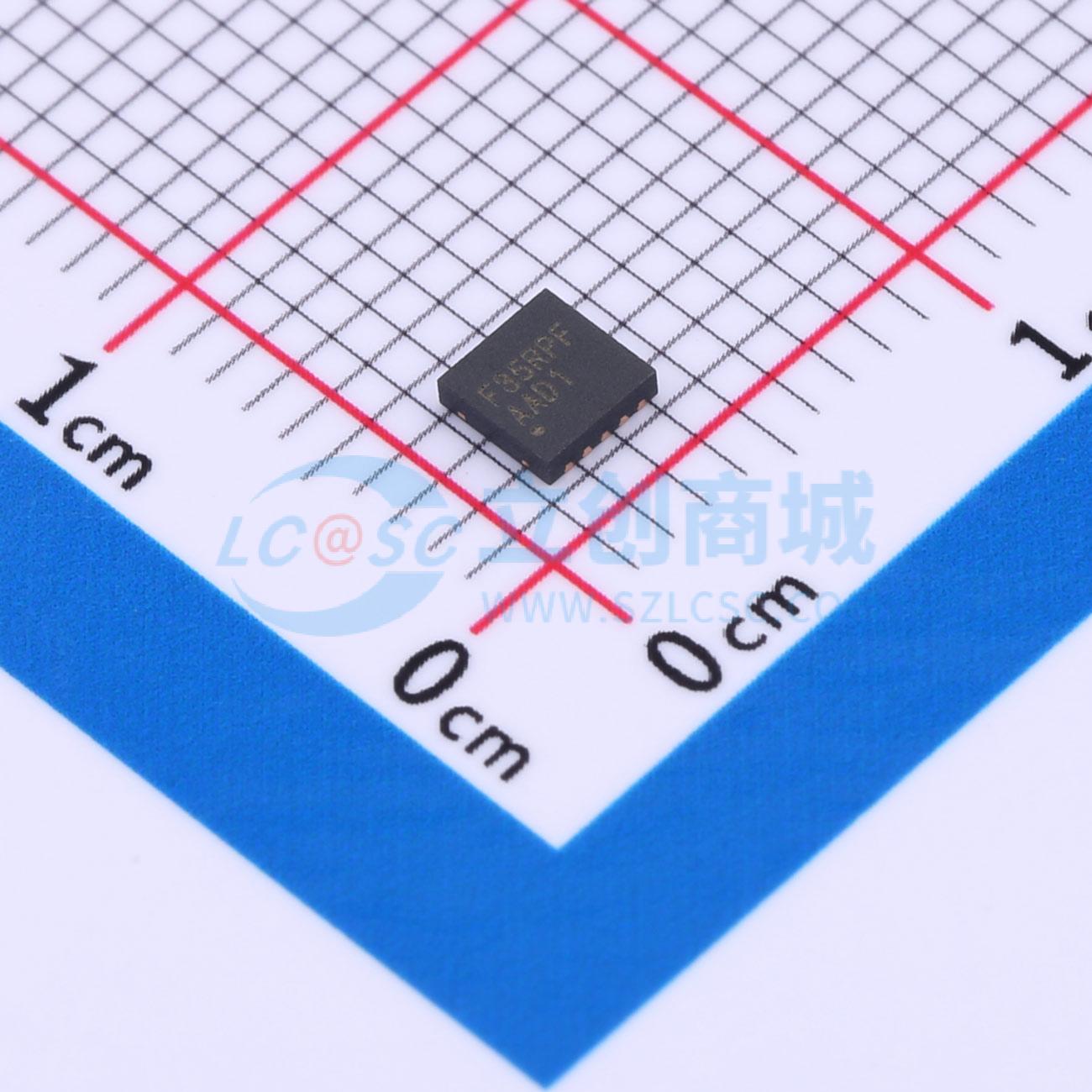

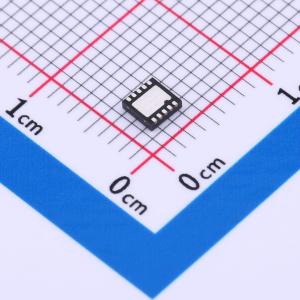

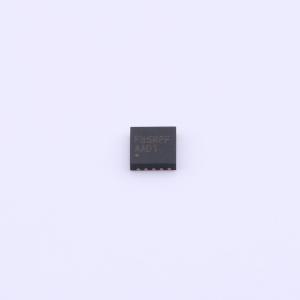

AW8623DNR

触觉反馈Haptic Driver

描述: AW8623是一款单芯片、低成本的H桥触觉驱动IC，集成了可配置的自动过驱动和制动功能，拥有高达8KB的波形存储器，支持实时播放、内存播放和硬件触发播放，启动时间短。所有这些特性使其成为触觉驱动的理想选择。内部的F0检测功能可在LRA交付给客户后或安装到手机中后追踪实际的F0频率，从而确保在所有情况下都能实现强烈的振动
品牌名称: AWINIC(艾为)
商品型号: AW8623DNR
商品编号: C401026
商品封装: DFN-10(3x3)
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

AW8623是一款单芯片、低成本的H桥触觉驱动IC，集成了可配置的自动过驱动和制动功能、高达8KB的波形存储器，并支持实时播放、内存播放和硬件触发播放，启动时间快。所有这些特性使其成为触觉驱动的理想选择。内部F0检测功能可在LRA交付给客户后或安装到手机中后跟踪实际的F0频率，从而在所有情况下都能保持强烈的振动。软件可配置的自动过驱动和制动过程，结合内部波形存储器和多种播放模式，使复杂触觉效果的控制经济、简单且灵活。 AW8623提供短路保护、过温保护和欠压保护，以确保稳定运行。 AW8623具有可配置的自动切换到待机模式的功能，有助于降低功耗。RSTN引脚可通过完全关闭整个设备进一步节省功耗。专用中断输出引脚可实时检测FIFO状态和芯片的错误状态。

商品特性

1MHz I2C总线控制（地址0x5A），具备F0检测选项
F0跟踪选项
自动过驱动和制动
基于电阻的LRA诊断
用于LRA保护的驱动信号监测
电池放电时的驱动补偿
集成8KB内部波形存储器
高达4KB可配置FIFO接口
三种播放模式：实时播放、内存播放和硬件触发播放
支持自动切换到待机模式
待机电流：8μA
关断电流：0.5μA
3V至5.5V电源电压范围
短路保护、过温保护、欠压保护
DFN 3X3 - 10L封装

应用领域

平板电脑
可穿戴设备

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(6000个/圆盘，最小起订量 6000 个)

个

起订量：6000 个6000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	工作电压	3V~5.5V
	特性	欠压保护(UVP)；短路保护(SCP)；过热保护(OPT)

	属性	参数值
	工作温度	-40℃~+85℃
	输入高电平(VIH)	1.3V
	输入低电平(VIL)	500mV
	静态电流(Iq)	1mA
