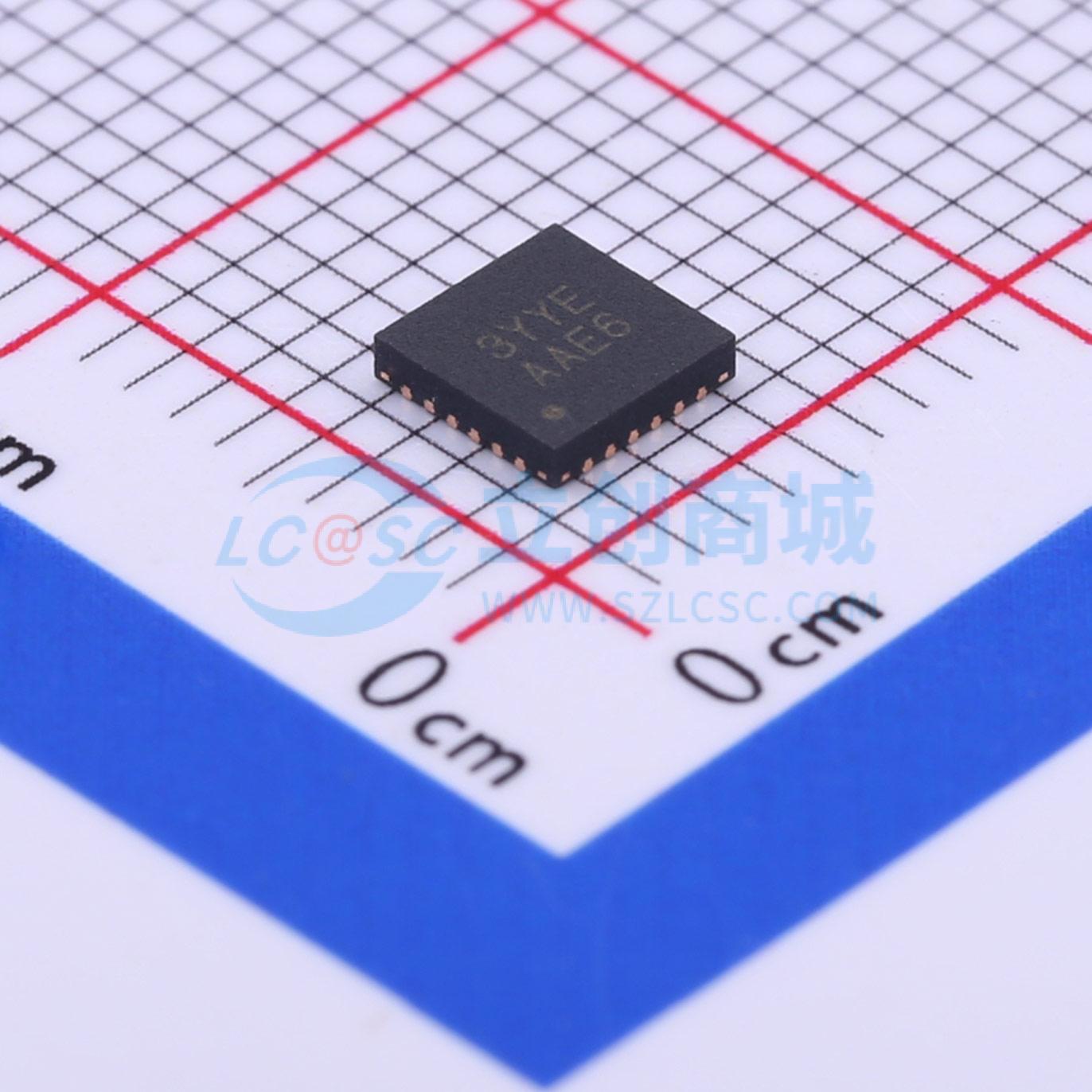

AW8646QNR

AW8646是一款灵活的微步进步进电机驱动器。它专为驱动双极步进电机而设计，支持高达1/32步进模式，适用于手机、平板电脑和其他自动化设备应用。该器件可通过简单的STEP/DIR接口进行控制，便于与控制电路连接。每个H桥驱动器的输出模块由配置为全H桥的N沟道和P沟道功率MOSFET组成，用于驱动电机绕组。

引脚支持将电机配置为整步至1/32步进模式。衰减模式可配置，支持自适应衰减、慢速衰减、快速衰减和混合衰减。提供低功耗睡眠模式，以实现极低的静态电流消耗。

AW8646每个H桥能够驱动高达1.4A（满量程）或1A（有效值）的电流。

该器件具备一套完整的保护功能，包括欠压锁定（UVLO）、过流保护、短路保护和过温保护。故障状态通过nFAULT引脚指示。

AW8646是一款集成了2个H桥的双极步进电机驱动器，采用NMOS低端驱动器和PMOS高端驱动器、两个PWM电流控制器和一个微步进定序器。AW8646的供电电压范围为3V至12V。每个H桥能够驱动高达1.4A（满量程）或1A（有效值）的电流。

在每个STEP上升沿或下降沿（某些步进模式），器件的定序器会根据步进模式配置进行递增或递减。

内部定序器能够执行高精度微步进，为两个H桥设置PWM电流控制器的参考值和电流方向。

总的PWM关断时间tOFF可调整为10、20或30μs。

AW8646采用自适应衰减技术，可自动调整衰减设置以最小化电流纹波。此功能使该器件能够快速集成到系统中。

可通过数字输入引脚调整转矩电流。这使得控制器在不需要时可通过降低电流消耗来节省功率。

包含低功耗睡眠模式，使系统在不驱动电机时能够节省功率。

• 3V至12V供电电压范围
• 每个H桥1.4A满量程电流，高端+低端导通电阻（Rdson HS + LS）：典型值0.8Ω
• 支持高达1/32微步进
• 支持的衰减模式：自适应衰减技术、混合衰减、慢速衰减、快速衰减
• 支持1.8V逻辑电平
• 可编程关断时间：10、20或30μs
• 可编程电机转矩电流
• 短路保护、过温保护、欠压保护
• 故障状态指示
• QFN 4mm X 4mm X 0.85mm - 24引脚封装

• 手机
• 平板电脑
• 打印机
• 视频监控摄像头
