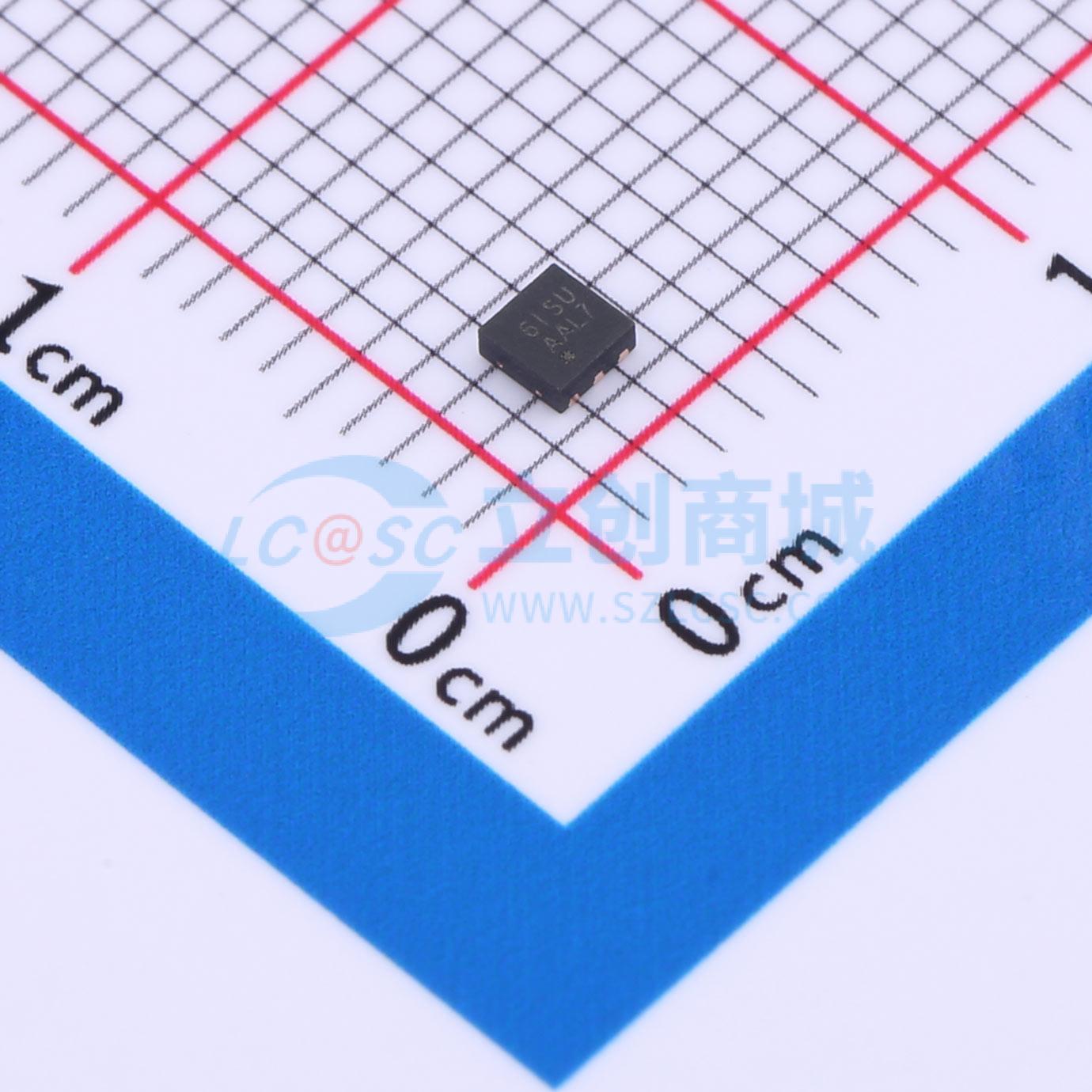

温馨提醒：图片仅供参考，商品以实物为准

AW9968DNR

串联背光灯驱动Series Backlight LED Driver

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 串联背光灯驱动
品牌名称: AWINIC(艾为)
商品型号: AW9968DNR
商品编号: C401005
商品封装: DFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

AW9968是一款带有集成升压转换器的白色LED驱动器。该升压转换器以1.1MHz的固定开关频率运行，内部集成了40V、3A的开关FET，AW9968可以驱动一路（最多10个LED）或并联的LED串。它非常适合用作智能手机的闪光灯光源，在Strobe接口为高电平时，它可以驱动高达全尺寸背光电流3倍的电流长达350毫秒。在背光模式下，全尺寸WLED电流可以通过公式200mV/RSET设定。对于并联应用，应更改RSET值。AW9968集成了内置软启动功能，以最小化电源的浪涌电流。此外，AW9968还集成了过流保护、LED开路保护和过温保护(OTP)，以防止芯片进入异常工作状态。

商品特性

支持0.3% PWM调光
背光模式下200mV参考电压
闪光模式下1000mV参考电压
350ms闪光模式定时器
用于CABC操作的PWM控制输入
1.1MHz开关频率
最多支持10个串联LED的38V过压保护
2.7V至5.5V输入电压范围
过流和过温保护
内置软启动限制浪涌电流
DFN 2mm X 2mm X 0.75mm-6L封装

应用领域

手机
便携式媒体播放器
PDA
GPS 接收器

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	开关频率	1.1MHz
	通道数	1
	调光	PWM

	属性	参数值
	特性	过流保护(OCP)；过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
