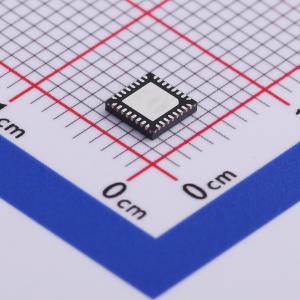

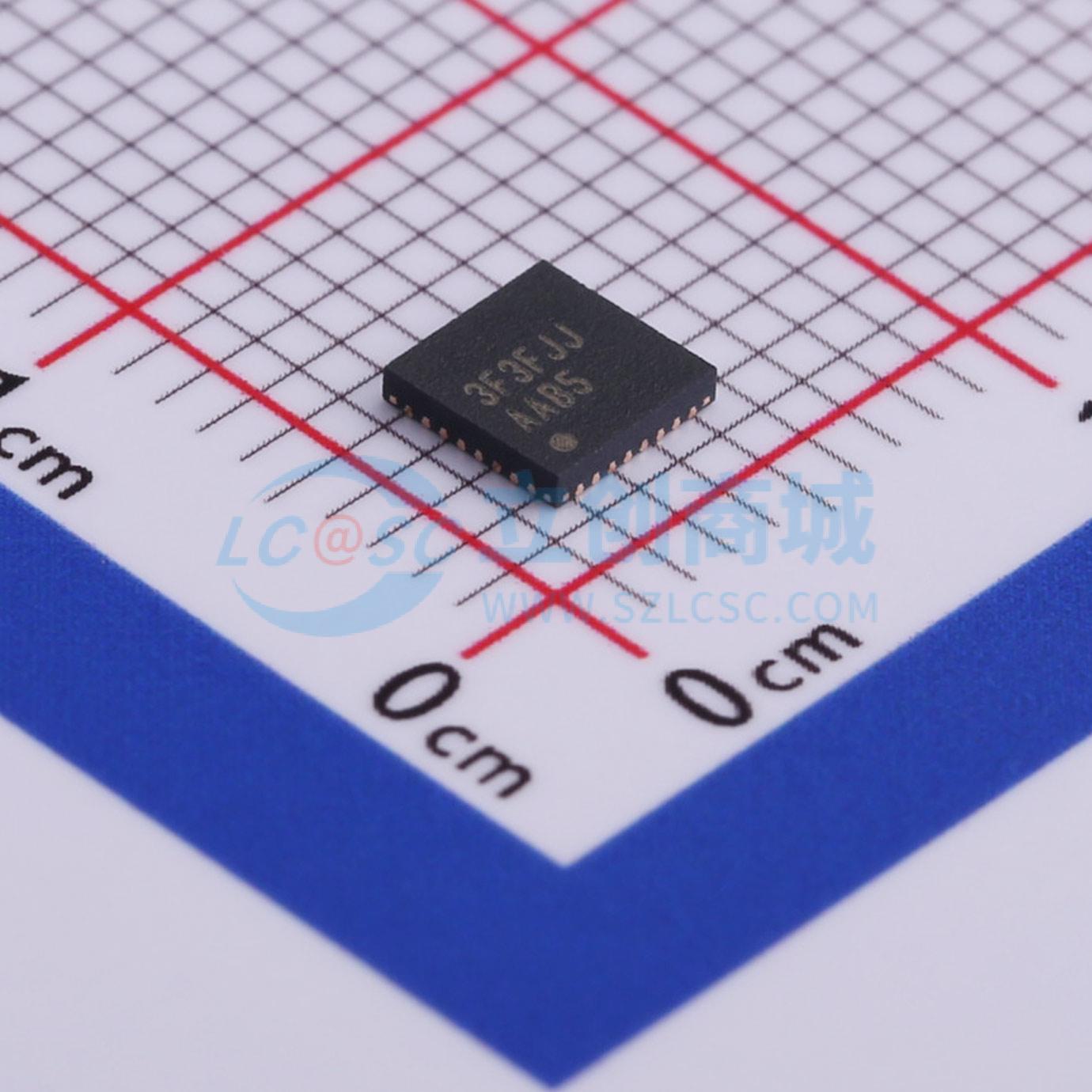

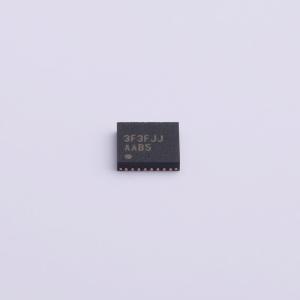

AW20054QNR
呼吸灯驱动Breathing LED Driver
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 呼吸灯驱动
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW20054QNR
- 商品编号
- C401020
- 商品封装
- QFN-32-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.4V~5.5V | |
| 开关频率 | 4MHz | |
| 通道数 | 6 | |
| 输出电流 | 160mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 5% |
商品概述
6个电流开关、9个电流吸收器，最多可驱动54个LED或18个RGB灯 可编程矩阵尺寸 3个模式控制器，用于自动呼吸灯或分组调光控制 16级全局电流，3.33mA~160mA 独立64级调光（DIM）电流 独立256级渐变（FADE）电流 独立开关控制 400kHz I2C接口，4个可选地址（I2C地址 = 0x3A/0x3B/0x38/0x39） 可同时更新多个参数，实现快速显示刷新 通过CLKIO引脚实现多设备时钟同步 欠压锁定（UVLO）和过温保护 INTN中断输出，低电平有效 QFN4X4-32L封装 电源：VDD/VBAT(2.4~5.5V)
商品特性
- 6个电流开关、9个电流吸收器，最多可驱动54个LED或18个RGB灯
- 可编程矩阵尺寸
- 3个模式控制器，用于自动呼吸灯或分组调光控制
- 16级全局电流，3.33mA~160mA
- 独立64级调光（DIM）电流
- 独立256级渐变（FADE）电流
- 独立开关控制
- 400kHz I2C接口，4个可选地址（I2C地址 = 0x3A/0x3B/0x38/0x39）
- 可同时更新多个参数，实现快速显示刷新
- 通过CLKIO引脚实现多设备时钟同步
- 欠压锁定（UVLO）和过温保护
- INTN中断输出，低电平有效
- QFN4X4-32L封装
- 电源：VDD/VBAT(2.4~5.5V)
应用领域
- 智能音箱、蓝牙音箱
- 游戏设备（键盘、鼠标等）
- 手机、平板电脑
