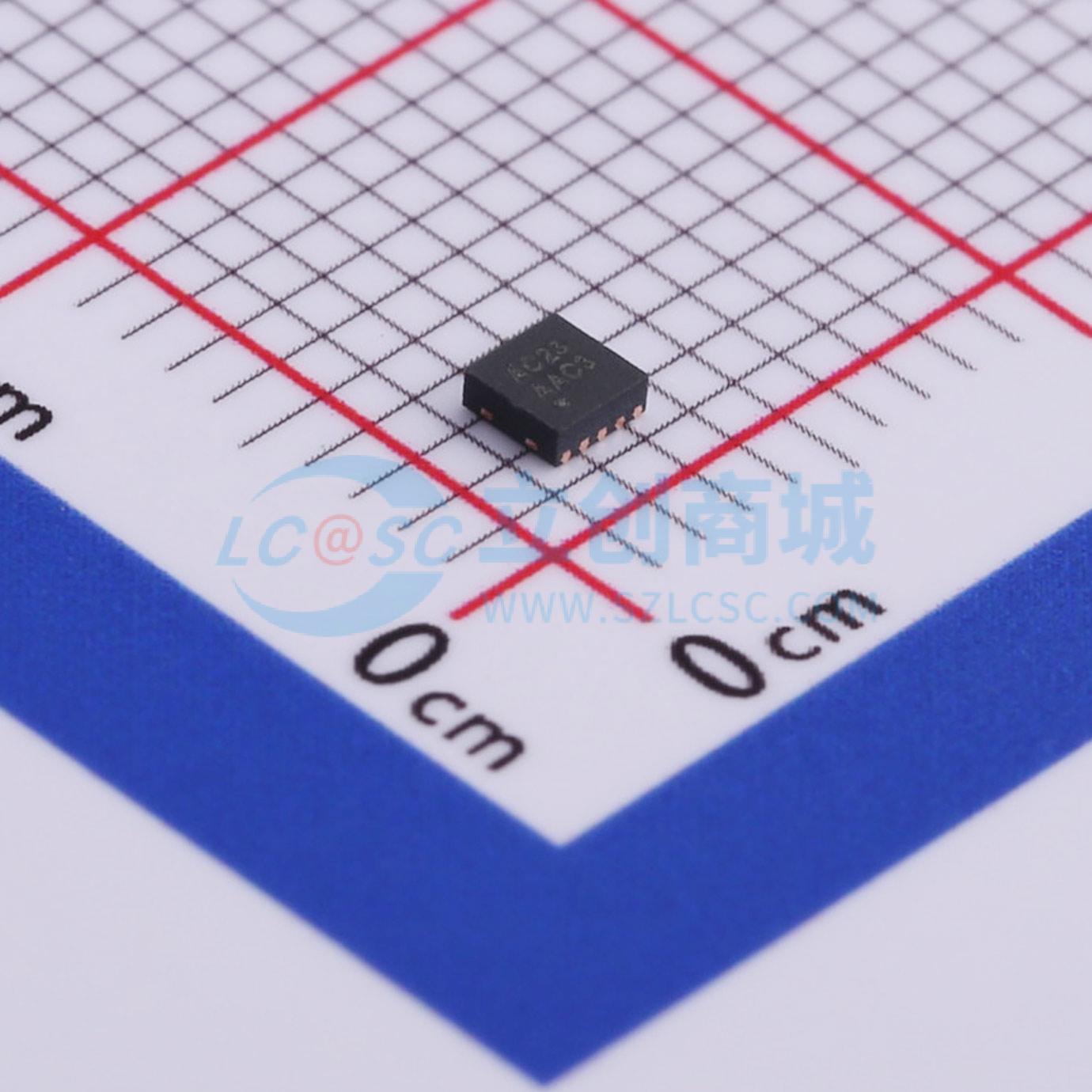

温馨提醒：图片仅供参考，商品以实物为准

AW2023DNR

呼吸灯驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3通道恒流LED驱动器。4级全局最大电流：5mA、10mA、15mA、30mA。16级独立电流，可实现4096种混色。256级独立PWM调光-自动呼吸灯功能。三个独立模式控制器。可选择独立和同步控制。LED电流精度：±3%。LED匹配精度：±3%。低压差：50mV。低功耗-待机模式下I(STB) < 5μA。UVLO和OT保护。单电源供电，2.5V~5.5V。1.8V~3.3V；400kHz I²C接口（地址0x45）。2mm×2mm DFN-10L封装
品牌名称: AWINIC(艾为)
商品型号: AW2023DNR
商品编号: C401014
商品封装: DFN-10-EP(2x2)
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

AW2023是一款三通道恒流LED驱动器。最大输出电流有4档可选（5mA/10mA/15mA/30mA）。每个LED的电流有16档可配置，从而实现4096种混色效果。256级指数PWM调光即使在低亮度下也能产生细腻平滑的调光效果。 AW2023包含三个独立的模式控制器。根据实际应用需求，所有LED可同步或独立控制。该器件提供400kHz快速模式的I2C兼容接口，设备地址为45H，支持连续读写内部寄存器。 AW2023采用2mm×2mm DFN - 10L封装，仅需2.5V~5.5V单电源供电。

商品特性

三通道恒流LED驱动器
4档全局最大电流：5mA、10mA、15mA、30mA
16档单路电流，可实现4096种混色
256档单路PWM调光
自动呼吸灯功能
三个独立模式控制器
支持独立和同步控制
LED电流精度：±3%
LED匹配精度：±3%
低压差：50mV
待机模式下低功耗ISTB<5uA
欠压锁定（UVLO）和过温（OT）保护
单电源供电，2.5V~5.5V
1.8V~3.3V、400kHz I2C接口（地址0x45）
2mm×2mm DFN - 10L封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交50单

	属性	参数值
	特性	过温保护(OTP)；欠压保护(UVP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	3%

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.5V~5.5V
	通道数	3
	输出电流	30mA
	调光	PWM
