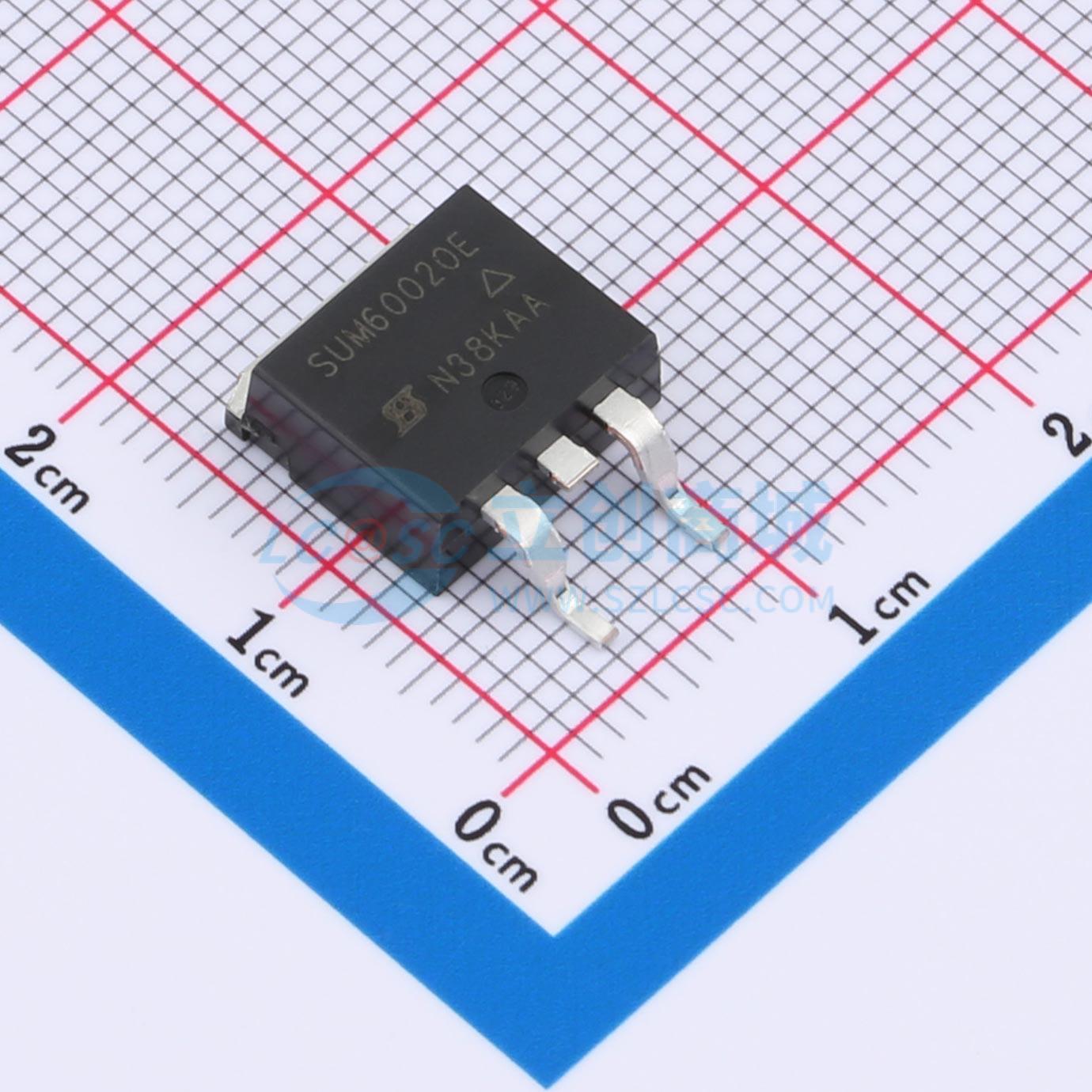

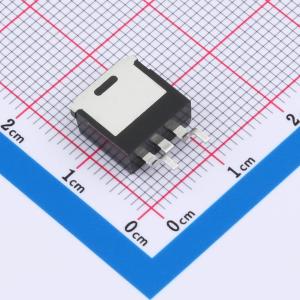

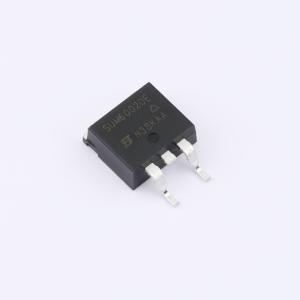

温馨提醒：图片仅供参考，商品以实物为准
SUM60020E-GE3
1个N沟道 耐压:80V 电流:150A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：沟槽式场效应管功率MOSFET。 最高结温175℃。 极低的Qgd可降低通过平台电压时的功率损耗。 100%进行Rg和UIS测试。应用：电源-二次同步整流。 DC/DC转换器
- 品牌名称
- VISHAY(威世)
- 商品型号
- SUM60020E-GE3
- 商品编号
- C3291102
- 商品封装
- TO-263(D2PAK)
- 包装方式
- 编带
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 2.47mΩ@7.5V | |
| 耗散功率(Pd) | 375W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 227nC@10V | |
| 输入电容(Ciss) | 10.68nF | |
| 反向传输电容(Crss) | 50pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 |
商品特性
- 沟槽场效应晶体管(TrenchFET)功率MOSFET
- 最高结温175 °C
- 极低的栅漏电荷(Qgd)可降低穿越平台电压(Vplateau)时的功率损耗
- 100%进行栅极电阻(Rg)和非钳位感性开关(UIS)测试
应用领域
-电源-次级同步整流-DC/DC转换器-电动工具-电机驱动开关-DC/AC逆变器-电池管理-或门(OR-ing)/电子保险丝(e-fuse)
