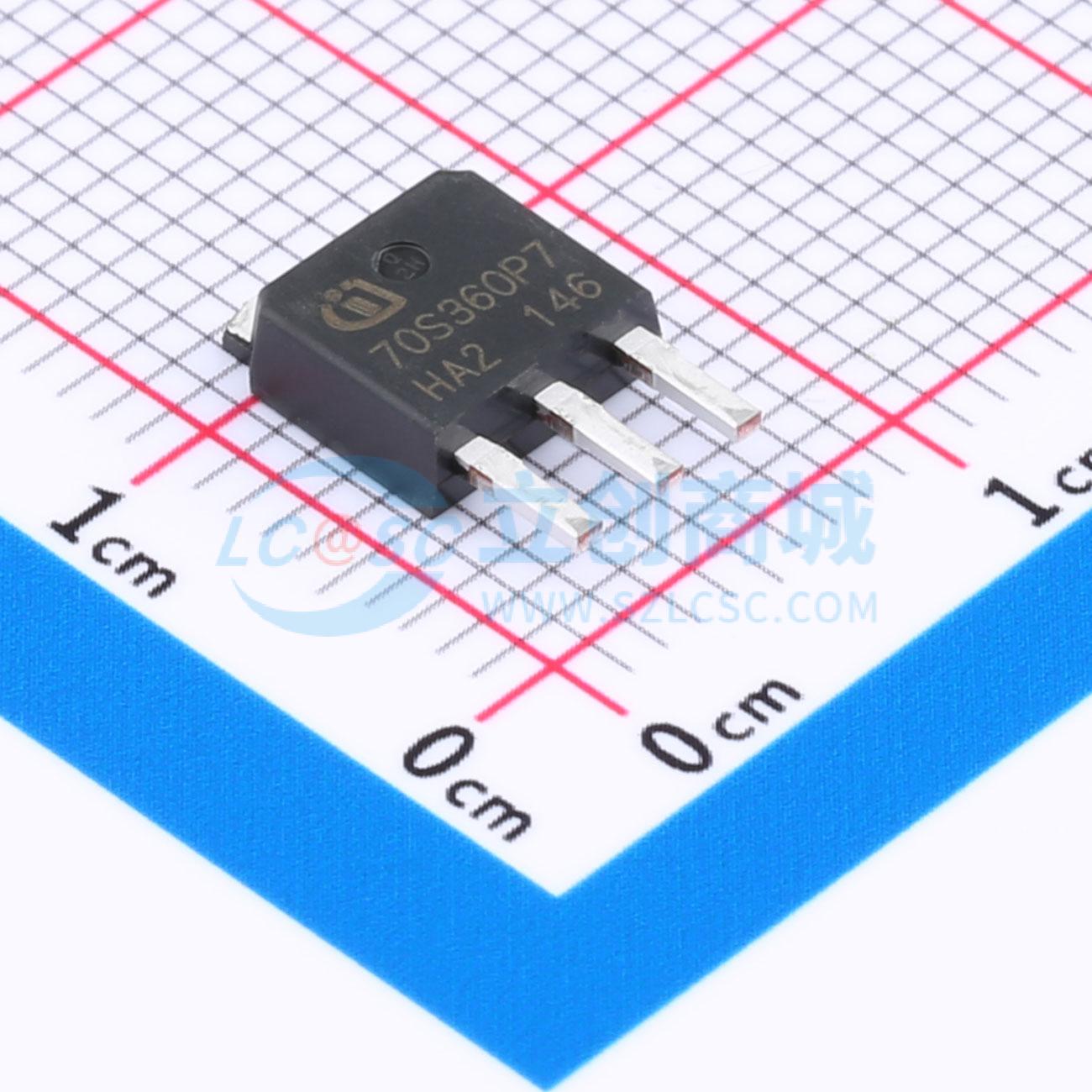

温馨提醒：图片仅供参考，商品以实物为准
IPS70R360P7S
1个N沟道 耐压:700V 电流:12.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CoolMOS是一种用于高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。最新的CoolMOS P7是一个优化的平台，适用于消费市场中对成本敏感的应用，如充电器、适配器、照明、电视等。新系列具备快速开关超结MOSFET的所有优点，结合了出色的性价比和先进的易用性水平。该技术符合最高效率标准，支持高功率密度，使客户能够实现非常纤薄的设计。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPS70R360P7S
- 商品编号
- C3289097
- 商品封装
- TO-251-3
- 包装方式
- 管装
- 商品毛重
- 2.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 12.5A | |
| 导通电阻(RDS(on)) | 360mΩ@10V | |
| 耗散功率(Pd) | 59.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V@0.15mA | |
| 栅极电荷量(Qg) | 16.4nC@10V | |
| 输入电容(Ciss) | 517pF | |
| 反向传输电容(Crss) | 11pF@400V | |
| 工作温度 | -40℃~+150℃ | |
| 输出电容(Coss) | 11pF |
商品概述
最新的800V CoolMOS™ P7系列为800V超结技术树立了新标杆，将一流的性能与先进的易用性相结合，这得益于英飞凌（Infineon）超过18年的超结技术创新先驱经验。
商品特性
- 一流的品质因数（导通态漏源电阻 * 输出存储能量）；降低了栅极电荷、输入电容和输出电容
- 一流的DPAK导通态漏源电阻
- 一流的3V栅源阈值电压，且栅源阈值电压变化最小，为±0.5V
- 集成齐纳二极管静电放电保护
- 完全符合JEDEC工业应用标准
- 全面优化的产品组合
应用领域
-用于LED照明的硬开关和软开关反激拓扑结构-低功率充电器和适配器-音频-辅助电源-工业电源-消费应用中的PFC级-太阳能中的PFC级
