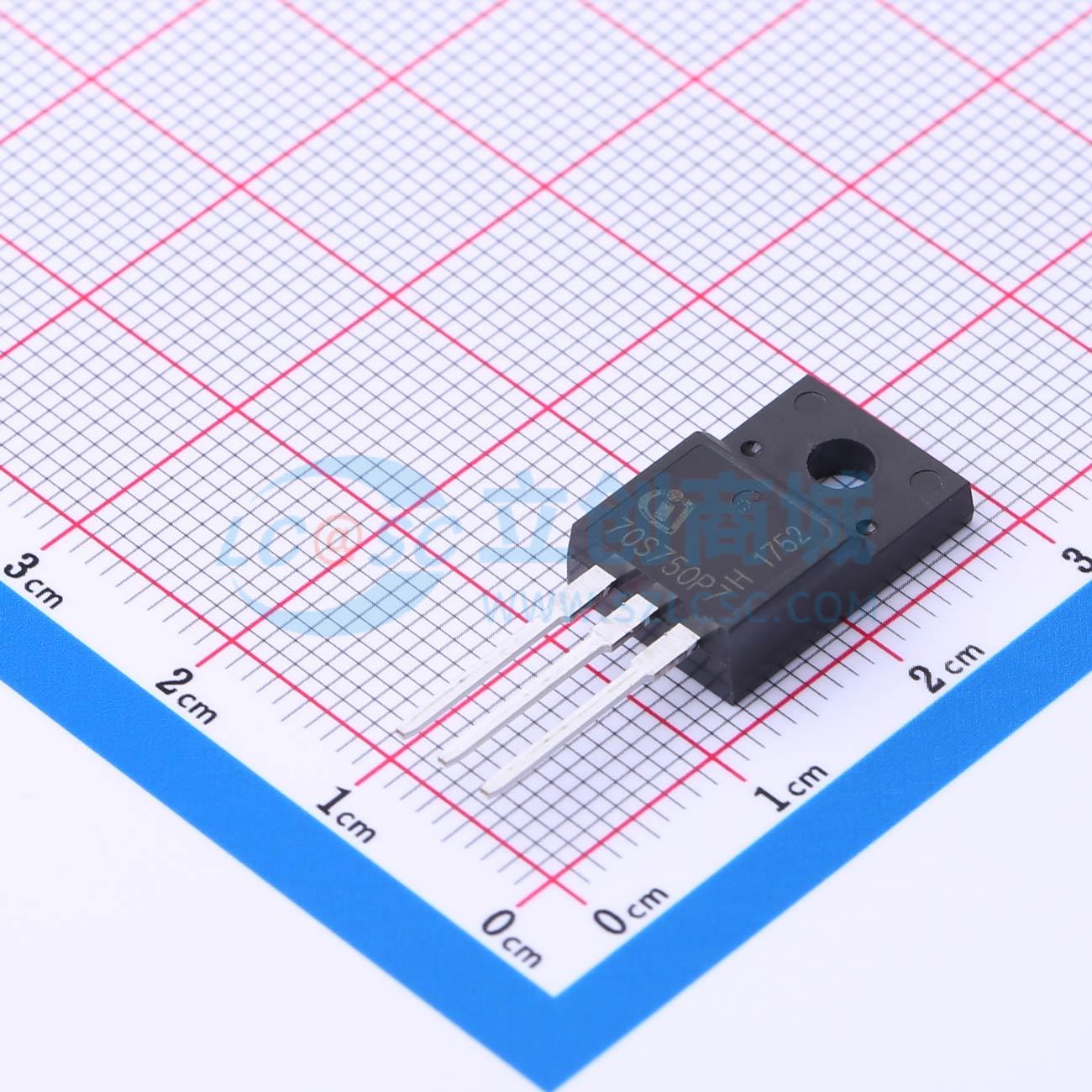

IPA70R750P7SXKSA1

1个N沟道耐压:700V 电流:6.5A

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: Infineon(英飞凌)
商品型号: IPA70R750P7SXKSA1
商品编号: C3289030
商品封装: TO-220-FP
包装方式: 管装
商品毛重: 2.85克(g)

商品参数

商品概述

CoolMOS是一种用于高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。最新的CoolMOS P7是一个经过优化的平台，专门针对消费市场中对成本敏感的应用，如充电器、适配器、照明、电视等。新系列具备快速开关超结MOSFET的所有优势，同时拥有出色的性价比和先进的易用性。该技术符合最高效率标准，支持高功率密度，使客户能够实现非常纤薄的设计。

商品特性

-由于极低的品质因数RDS(ON)*Qg和RDS(ON)*Eoss,损耗极低-出色的热性能-集成ESD保护二极管-低开关损耗(Eoss)-产品符合JEDEC标准进行验证

应用领域

-充电器中使用的反激式拓扑结构-适配器中使用的反激式拓扑结构-照明应用中使用的反激式拓扑结构

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	700V
	连续漏极电流(Id)	6.5A
	导通电阻(RDS(on))	750mΩ@10V

	属性	参数值
	耗散功率(Pd)	21.2W
	阈值电压(Vgs(th))	3.5V
	栅极电荷量(Qg)	8.3nC@400V
	输入电容(Ciss)	306pF
	工作温度	-40℃~+150℃
