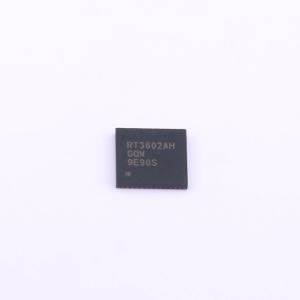

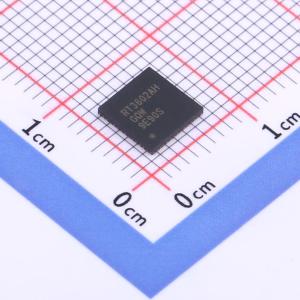

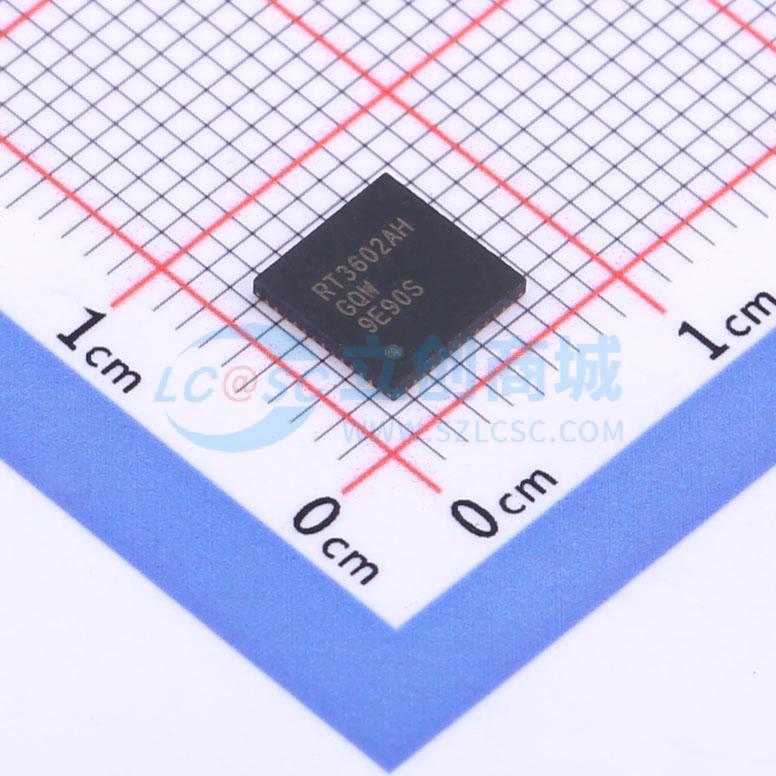

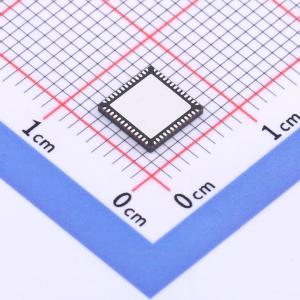

RT3602AHGQW

用于IMVP8移动CPU核心电源的集成驱动器三通道PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT3602AH是一款符合IMVP8标准的CPU电源控制器，包含三个电压轨：一个2/1相同步降压控制器（主VR）、一个单相同步降压控制器（辅助VR）和一个单相同步降压控制器（VCCSA VR）。RT3602AH采用了G-NAVPTM（绿色原生AVP）技术，这是立锜科技专有的拓扑结构，源自采用电流模式控制的误差放大器的有限直流增益，使其能够轻松设置压降，以满足英特尔CPU对AVP（自适应电压定位）的所有要求。基于G-NAVPTM拓扑结构，RT3602AH还具备快速响应机制，可在负载瞬变期间优化AVP性能。RT3602AH支持具有多种工作状态的模式转换功能。RT3602AH内置了一个串行VID（SVID）接口，用于与符合英特尔IMVP8标准的CPU进行通信。RT3602AH支持具有三种不同压摆率（快速、慢速和衰减）的实时VID功能。通过采用G-NAVPTM拓扑结构，RT3602AH的工作频率会随VID、负载和输入电压而变化，即使在CCM模式下也能进一步提高效率。此外，采用CCRCOT（恒定电流纹波COT）技术的G-NAVPTM在整个输入/输出范围内提供出色的输出电压纹波。内置的高精度DAC可将SVID代码从0.25V转换到1.52V，每步5mV。RT3602AH集成了一个高精度ADC，用于平台设置功能，如快速响应触发电平。此外，设置功能还支持这两个轨的地址交换。RT3602AH提供VR就绪输出信号。它还具备完整的故障保护功能，包括过压（OV）、负电压（NV）、过流（OC）和欠压锁定（UVLO）。RT3602AH采用WQFN52L 6×6小尺寸封装。
品牌名称: RICHTEK(立锜)
商品型号: RT3602AHGQW
商品编号: C3249935
商品封装: QFN-52-EP(6x6)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

RT3602AH是一款符合IMVP8标准的CPU电源控制器，包含三个电压轨：一个2/1相同步降压控制器（主VR）、一个单相同步降压控制器（辅助VR）和一个单相同步降压控制器（VCCSA VR）。RT3602AH采用了G-NAVPTM（绿色原生AVP）技术，这是立锜科技专有的拓扑结构，源自采用电流模式控制的误差放大器的有限直流增益，使其能够轻松设置压降，以满足英特尔CPU对AVP（自适应电压定位）的所有要求。基于G-NAVPTM拓扑结构，RT3602AH还具备快速响应机制，可在负载瞬变期间优化AVP性能。RT3602AH支持具有多种工作状态的模式转换功能。RT3602AH内置了一个串行VID（SVID）接口，用于与符合英特尔IMVP8标准的CPU进行通信。RT3602AH支持具有三种不同压摆率（快速、慢速和衰减）的实时VID功能。通过采用G-NAVPTM拓扑结构，RT3602AH的工作频率会随VID、负载和输入电压而变化，即使在CCM模式下也能进一步提高效率。此外，采用CCRCOT（恒定电流纹波COT）技术的G-NAVPTM在整个输入/输出范围内提供出色的输出电压纹波。内置的高精度DAC可将SVID代码从0.25V转换到1.52V，每步5mV。RT3602AH集成了一个高精度ADC，用于平台设置功能，如快速响应触发电平。此外，设置功能还支持这两个轨的地址交换。RT3602AH提供VR就绪输出信号。它还具备完整的故障保护功能，包括过压（OV）、负电压（NV）、过流（OC）和欠压锁定（UVLO）。RT3602AH采用WQFN52L 6×6小尺寸封装。

商品特性

兼容英特尔IMVP8串行VID接口的电源管理状态
2/1相（主VR）+单相（辅助VR）+单相（VCCSA VR）PWM控制器
主VR有1个嵌入式MOSFET驱动器，辅助VR有1个嵌入式MOSFET驱动器，VCCSA VR有嵌入式MOSFET驱动器
G-NAVPTM（绿色原生自适应电压定位）拓扑结构
0.5%的DAC精度
差分远程电压感应
内置用于平台编程的ADC
精确的电流平衡
系统热补偿AVP
轻载条件下用于多相或单相操作的二极管仿真模式
快速瞬态响应
VR就绪指示
热节流
电流监测输出
过压保护（OVP）、过流保护（OCP）、负电压保护（NVP）、欠压锁定（UVLO）
压摆率设置/地址翻转功能
DVID增强

应用领域

IMVP8英特尔酷睿电源
笔记本电脑/台式电脑/服务器多相CPU核心电源
AVP降压转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	输出电压	250mV~1.52V
	工作温度	-40℃~+85℃@(TA)
	同步整流	是

	属性	参数值
	输出通道数	3
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
