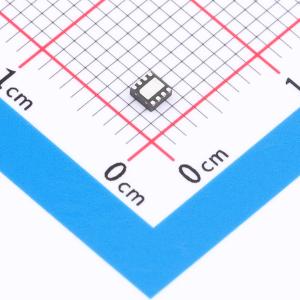

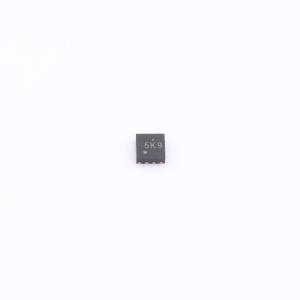

温馨提醒：图片仅供参考，商品以实物为准
RT5753AHGQWA
3A，1.2MHz，6V 同步降压转换器
- 描述
- RT5753A/B/C/D 是一款高效、同步降压 DC-DC 转换器,最大输出电流为 3A,输入电压范围为 2.5V 至 6V。该设备采用先进的恒定导通时间 (ACOT) 控制架构,可在轻载条件下自动进入省电模式 (PSM),并在重载条件下强制 PWM 模式。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT5753AHGQWA
- 商品编号
- C3249946
- 商品封装
- WDFN-8SL-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.063962克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 3A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT5753A/B/C/D 是一款简单易用的3A同步降压DC-DC转换器，输入供电电压范围为2.5V至6V。内置精确的0.6V参考电压，并集成了低RDS(ON)功率MOSFET，以在WDFN-8L 2x2和WDFN-8SL 2x2封装中实现高效率。
RT5753A/B/C/D采用先进的恒定导通时间（ACOT）控制架构，提供超快瞬态响应，并且仅需少量外部元件即可在宽输入电压、负载和输出电压范围内保持接近恒定的开关频率。RT5753A/C在轻载运行时采用自动PSM模式，以维持高效率。RT5753B/D则采用强制PWM模式，有助于满足严格的电压调节精度要求。
RT5753A/B/C/D能够检测两个MOSFET的电流，以实现可靠的过流保护。具有逐周期电流限制保护功能，可防止在输出短路、过流或电感饱和情况下发生灾难性损坏。内置软启动功能可以防止启动时的浪涌电流。此外，还包括输入欠压锁定、输出欠压保护、过压保护（RT5753AL/BL/CL/DL）和过温保护，以确保在所有工作条件下安全平稳地运行。
商品特性
- 输入电压范围从2.5V到6V
- 集成100mΩ和70mΩ FET
- 100%占空比以实现最低压降
- 内部参考电压，精度为1%
- 典型开关频率为1.2MHz
- 轻负载下的节能模式（RT5753A/C）
- 高级恒定导通时间（ACOT）控制
- 内部软启动（1.5ms/750μs）
- 使能控制输入
- 电源良好指示
- 两个FET的过流保护
- 负向过流保护（RT5753B/D）
- 输入欠压锁定保护
- 输出欠压保护
- 过温保护
- 符合RoHS标准且无卤素
