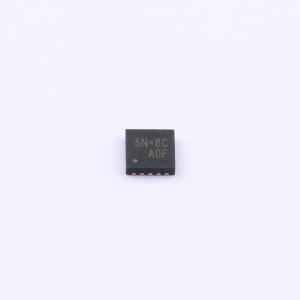

RT8129AGQW

高效率单相同步降压PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT8129A是一款高效率单相同步降压PWM控制器,具有宽输入电压范围（2.5V至25V）,集成恒定导通时间（COT）PWM控制器和MOSFET驱动器,适用于轻载条件下的高效转换。该芯片还提供多种保护功能,包括过压保护、欠压保护、电流限制和热关断。
品牌名称: RICHTEK(立锜)
商品型号: RT8129AGQW
商品编号: C3249955
商品封装: TDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

RT8129A是一款高效的单相同步降压控制器，支持5V/12V供电电压。RT8129A集成了恒定导通时间（COT）PWM控制器和带有内部自举二极管的MOSFET驱动器，专门设计用于提高轻载条件下的转换器效率。在轻载条件下，它会自动进入二极管仿真模式，以降低开关频率并提高转换效率。其他特性包括电源正常指示、使能/禁用控制和内部软启动功能。RT8129A还具备保护功能，包括过压保护（OVP）、欠压保护（UVP）、电流限制和热关断。该器件采用无损低端MOSFET导通电阻RDS(ON)电流检测技术进行电流限制，可通过在LGATE/OCSET和地之间连接一个电阻来设置可调阈值。凭借上述功能，RT8129A为客户提供了一种经济高效的高效电源转换解决方案。RT8129A采用WDFN - 10L 3×3封装。

商品特性

宽输入电压范围：2.5V至25V
高光负载效率
集成高驱动能力N - MOSFET栅极驱动器和嵌入式开关自举二极管
单IC供电电压：4.5V至13.2V
电源正常指示器
使能/禁用控制
内部软启动
可编程电流限制阈值
欠压保护
过压保护
热关断

应用领域

主板、内存/芯片组电源
显卡、GPU/内存核心电源
低电压、高电流DC/DC稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~25V
	输出电压	800mV~3.3V
	输出电流	-
	开关频率	270kHz~330kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	外置
	输出类型	可调
