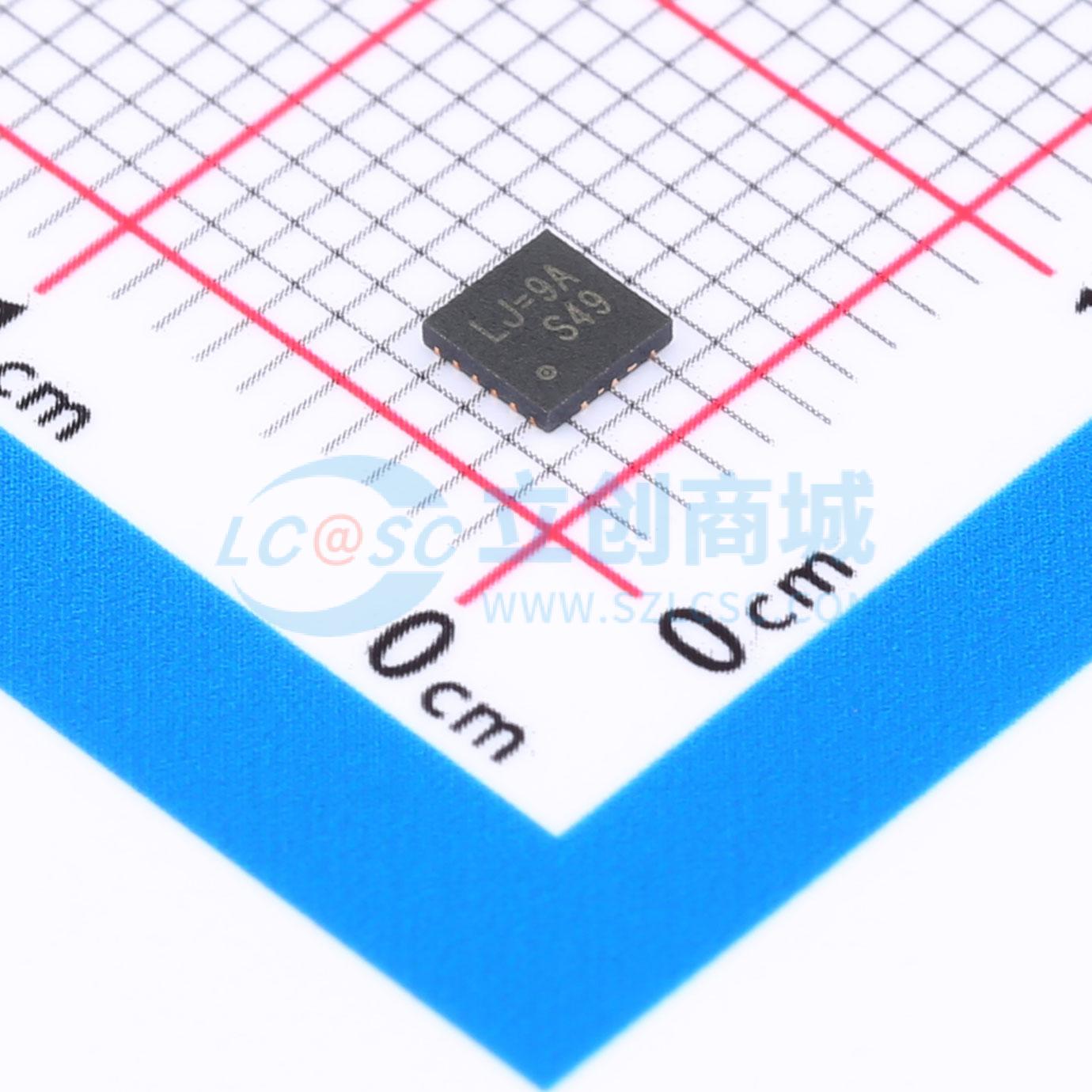

温馨提醒：图片仅供参考，商品以实物为准
RT6258CGQUF
8A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT6258CGQUF 是一款先进的常开时间模式同步降压转换器,支持 5.1V 至 23V 输入电压范围,最大输出电流为 8A。该芯片采用 ACOT 控制架构,提供快速瞬态响应和高效率。内置 5V 线性稳压器（LDO）,输出电流可达 100mA。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6258CGQUF
- 商品编号
- C3249947
- 商品封装
- UQFN-12HL(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.121克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.1V~23V | |
| 输出电压 | 5.1V | |
| 输出电流 | 8A | |
| 开关频率 | 750kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
RT6258B/C是一款采用先进恒定导通时间（ACOT*）模式的同步降压转换器。RT6258B/C的主控制环路采用先进恒定导通时间（ACOT*）模式控制，可实现极快的瞬态响应。RT6258B的输入电压范围为4.5V至23V，RT6258C的输入电压范围为5.1V至23V。
商品特性
- 输入电压范围：4.5V至23V（RT6258B）和5.1V至23V（RT6258C），输出电流8A
- ACOT模式实现快速瞬态响应
- ACOT架构支持使用全多层陶瓷电容（MLCC）输出电容
- 固定开关频率：750kHz（RT6258C）和500kHz（RT6258B）
- 高效内部功率MOSFET开关：20mΩ（高端）和10mΩ（低端）
- 固定LDO输出电源：3.3V（RT6258B）和5V（RT6258C），输出电流100mA
- 预偏置软启动
- 逐周期过流保护
- 输入欠压锁定
- 热关断保护
- 输出过压/欠压保护
- 超声波模式（USM）
应用领域
- 工业和商业低功率系统
- 计算机外设
- LCD显示器和电视
- 绿色电子产品/电器
- 高性能DSP、FPGA和ASIC的负载点稳压
