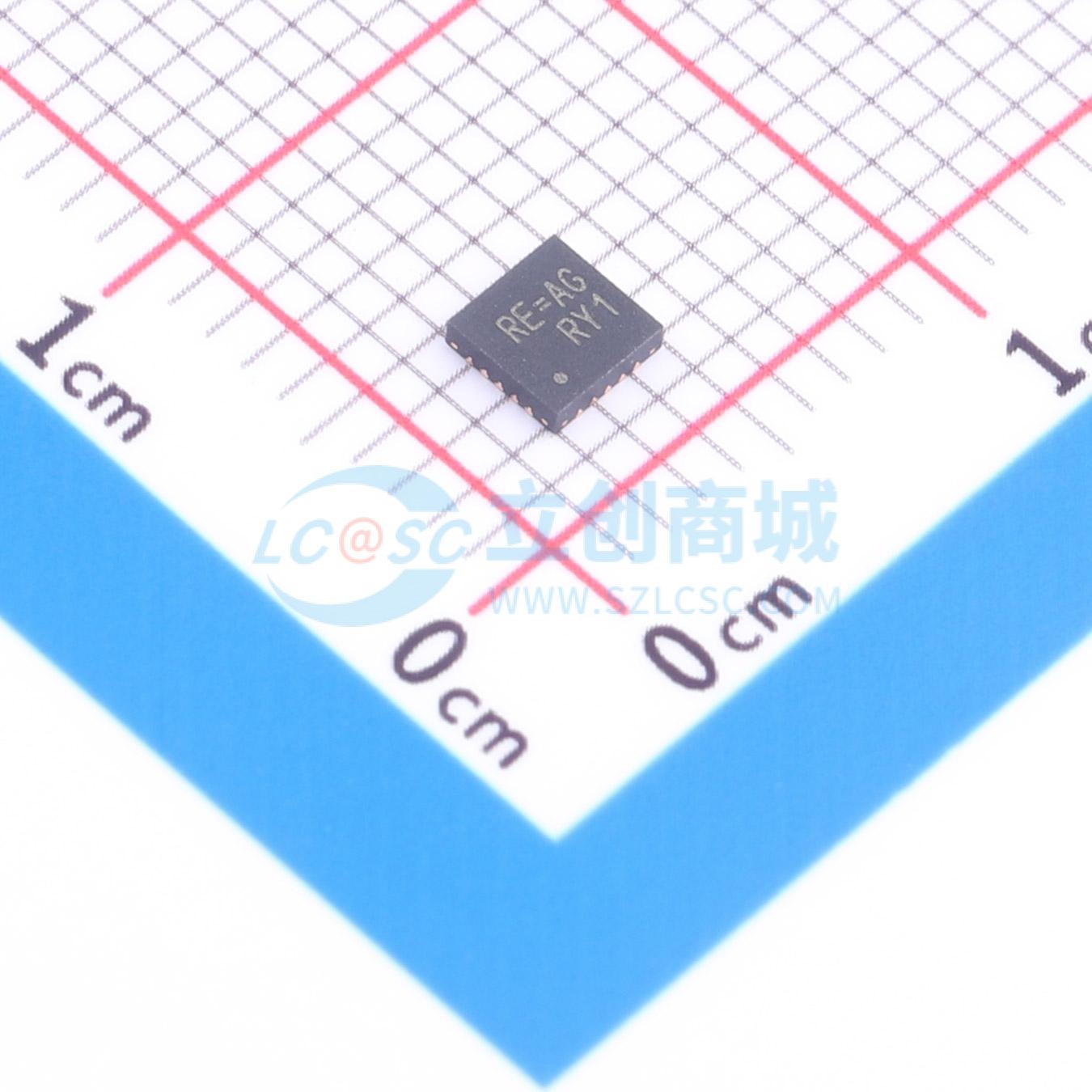

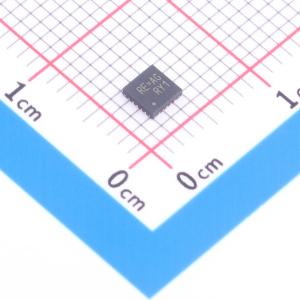

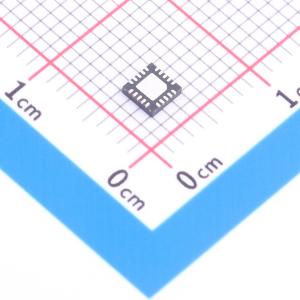

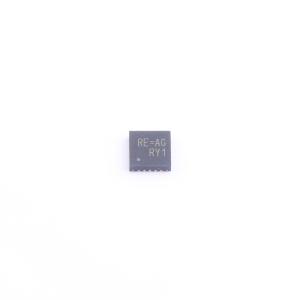

RT6585CGQW

双通道同步降压控制器带5V/3.3V线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT6585C是一款双通道同步降压控制器,支持2V至5.5V的可调输出,以及两个固定的5V/3.3V线性稳压器。每个线性稳压器可提供高达100mA的输出电流,3.3V线性稳压器在35mA负载下具有1%的精度。该控制器支持CCRCOT控制,具有快速负载瞬态响应和高达98%的最大占空比。输入电压范围为5V至25V,开关频率为500kHz/600kHz。其他特性包括轻载模式下的二极管仿真模式、内部软启动、软放电输出、上电序列和电源良好输出指示。
品牌名称: RICHTEK(立锜)
商品型号: RT6585CGQW
商品编号: C3249954
商品封装: WQFN-20(3x3)
包装方式: 编带
商品毛重: 0.221056克(g)

商品参数

商品概述

RT6585C 是一款双通道降压控制器，可为电池供电系统生成电源电压。它包含两个可在 2V 至 5.5V 范围内调节的脉冲宽度调制（PWM）控制器，以及两个固定的 5V/3.3V 线性稳压器。每个线性稳压器可提供高达 100mA 的输出电流，3.3V 线性稳压器在 35mA 负载下的精度为 1%。RT6585C 提供一个模式选择引脚 SKIPSEL，用于选择二极管仿真模式（DEM）或音频跳周期模式（ASM）。其他特性包括板载上电排序、电源正常输出、内部软启动和软放电输出，可防止关机期间出现负电压。一种恒定电流纹波 PWM 控制方案无需检测电阻即可工作，并能对负载瞬变提供 100ns 的响应。为了最大限度提高电源效率，RT6585C 在轻载应用中会自动切换到二极管仿真模式。RT6585C 采用 3x3 WQFN-20L 封装。推荐的结温范围为 -40℃ 至 125℃。

商品特性

支持超极本的连接待机模式
具有 100ns 负载阶跃响应的 CCRCOT 控制
PWM 最大占空比 >98%
5V 至 25V 输入电压范围
双路可调输出：通道 1：2V 至 5.5V；通道 2：2V 至 4V
输出电流为 100mA 的 5V/3.3V LDO
3.3V LDO 输出精度为 1%
内部频率设置：500kHz/600kHz（通道 1/通道 2）
内部软启动和软放电
4700ppm/℃ RDS(ON) 电流检测
独立的开关稳压器使能控制
内置过压保护（OVP）/欠压保护（UVP）/过流保护（OCP）/过温保护（OTP）
非锁存欠压锁定（UVLO）
电源正常指示
20 引脚 WQFN 封装

应用领域

笔记本电脑和上网本
系统电源
3 节和 4 节锂离子电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~25V
	输出电压	2V~5.5V
	输出电流	100mA
	开关频率	500kHz~600kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	外置
	输出类型	可调
