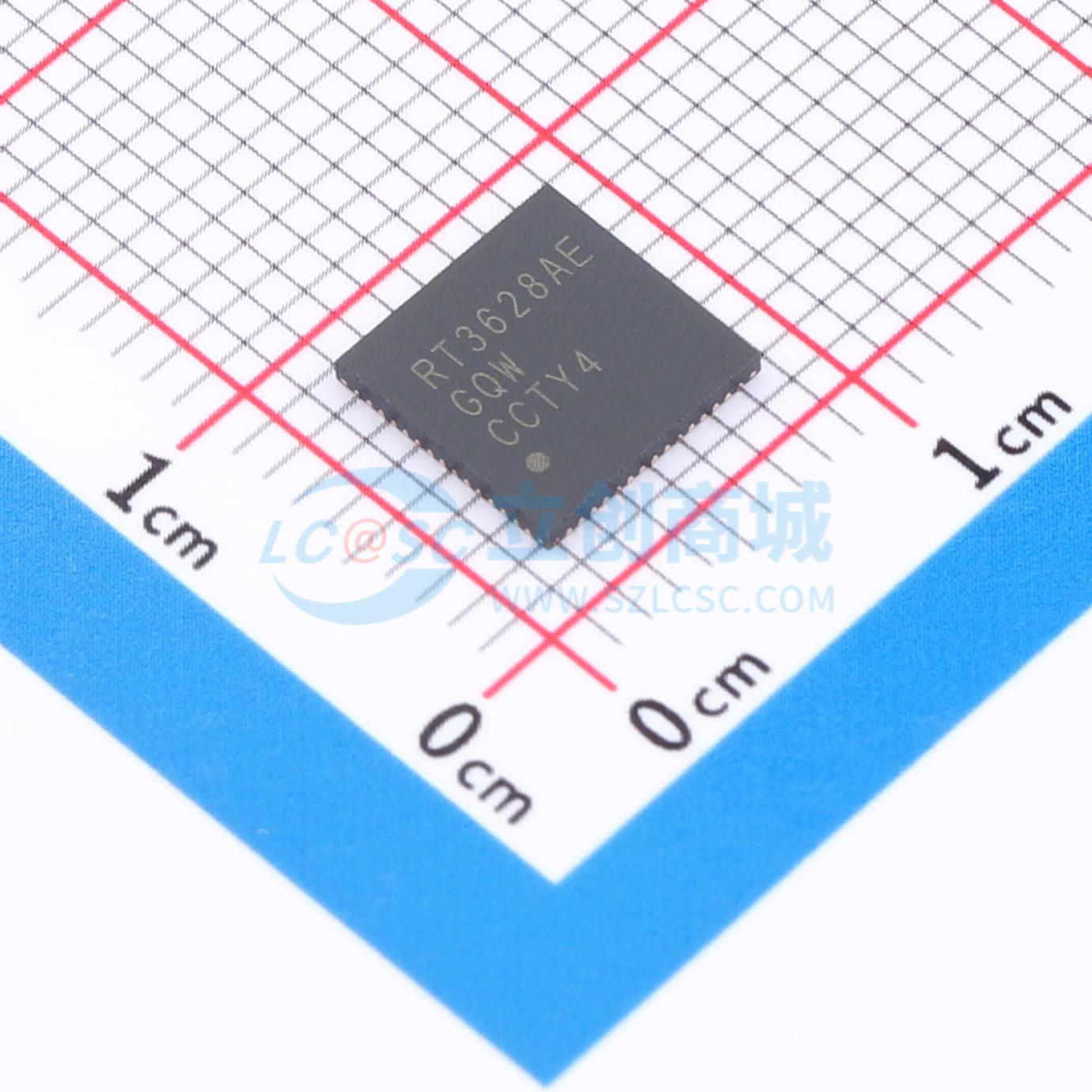

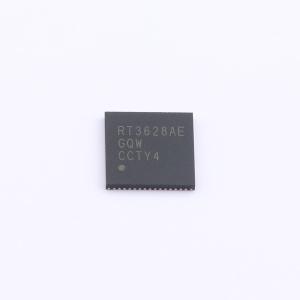

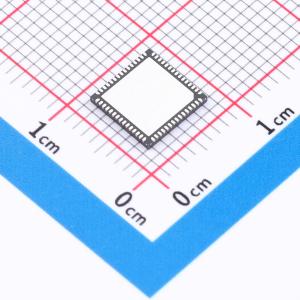

温馨提醒：图片仅供参考，商品以实物为准
RT3628AEGQW
双通道PWM控制器，具备I²C接口控制，用于IMVP9.1 CPU核心电源供应
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款同步降压控制器，支持2个输出轨，能完全满足英特尔IMVP9.1要求。采用G-NAVP™（绿色原生AVP）拓扑，易于设置下垂以满足AVP（自适应电压定位）的所有英特尔CPU要求。具有新一代快速响应机制（自适应快速响应，AQR），可优化负载瞬态期间的AVP性能并减少输出电容。集成高精度ADC用于平台和功能设置，如ICCMAX、开关频率、过流阈值和AQR触发级别
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT3628AEGQW
- 商品编号
- C3249940
- 商品封装
- QFN-60-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | - | |
| 采样率 | - | |
| 通道数 | - | |
| 工作电压 | 4.5V~24V | |
| 接口类型 | I2C | |
| 差分输入 | - | |
| 积分非线性 | - | |
| 工作温度 | -10℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | - | |
| 时钟频率(fc) | 20kHz | |
| 基准电压源 | 内置 | |
| 可变增益 | - | |
| ADC架构 | - | |
| 静态电流 | 13mA | |
| 功能特性 | 欠压检测；过温保护 |
商品概述
RT3628AE是一款同步降压控制器，支持2路输出轨，可完全满足英特尔IMVP9.1要求。它采用G-NAVP拓扑，该拓扑源自具有有限直流增益的误差放大器的电流模式控制，易于设定负载线以满足英特尔CPU的所有自适应电压定位要求。基于G-NAVP拓扑，RT3628AE具备新一代快速响应机制，可在负载瞬变期间优化AVP性能并减少输出电容。该器件集成了一个高精度ADC，用于平台和功能设置，例如最大电流、开关频率、过流阈值和AQR触发电平。RT3628AE提供电源就绪和热指示信号。它还具备完整的故障保护功能，包括过压、欠压、过流和欠压锁定。RT3628AE支持多项可通过I²C接口设置的功能，例如热平衡调整、动态负载线、电压偏移设置、固定VID设置、保护报告、保护禁用以及电流/PSYS/温度报告。
商品特性
- 符合英特尔IMVP9.1标准
- 8/7/6/5/4相（核心电源）+ 1相（AXG电源）PWM控制器
- G-NAVP拓扑
- 0.5% DAC精度
- 差分远端电压检测
- 内置用于平台编程和报告的ADC
- 精确的电流平衡
- 轻载条件下的二极管仿真模式
- 快速瞬态响应：自适应快速响应
- 电源就绪指示
- 带标志位的过压、过流、欠压保护
- 开关频率设置
- 压摆率设置
- DVID增强
- 音频噪声抑制
- 零负载线
- 电源轨禁用
- 标准I²C协议接口
- 热平衡调整
- 动态负载线设置
- 电压偏移设置
- 固定VID设置
- 保护报告与保护禁用
- 电流/PSYS/温度报告
- 焊接良好检测
- 小型60引脚WQFN封装
应用领域
- IMVP9.1英特尔酷睿/AXG电源
- 台式机和笔记本电脑
