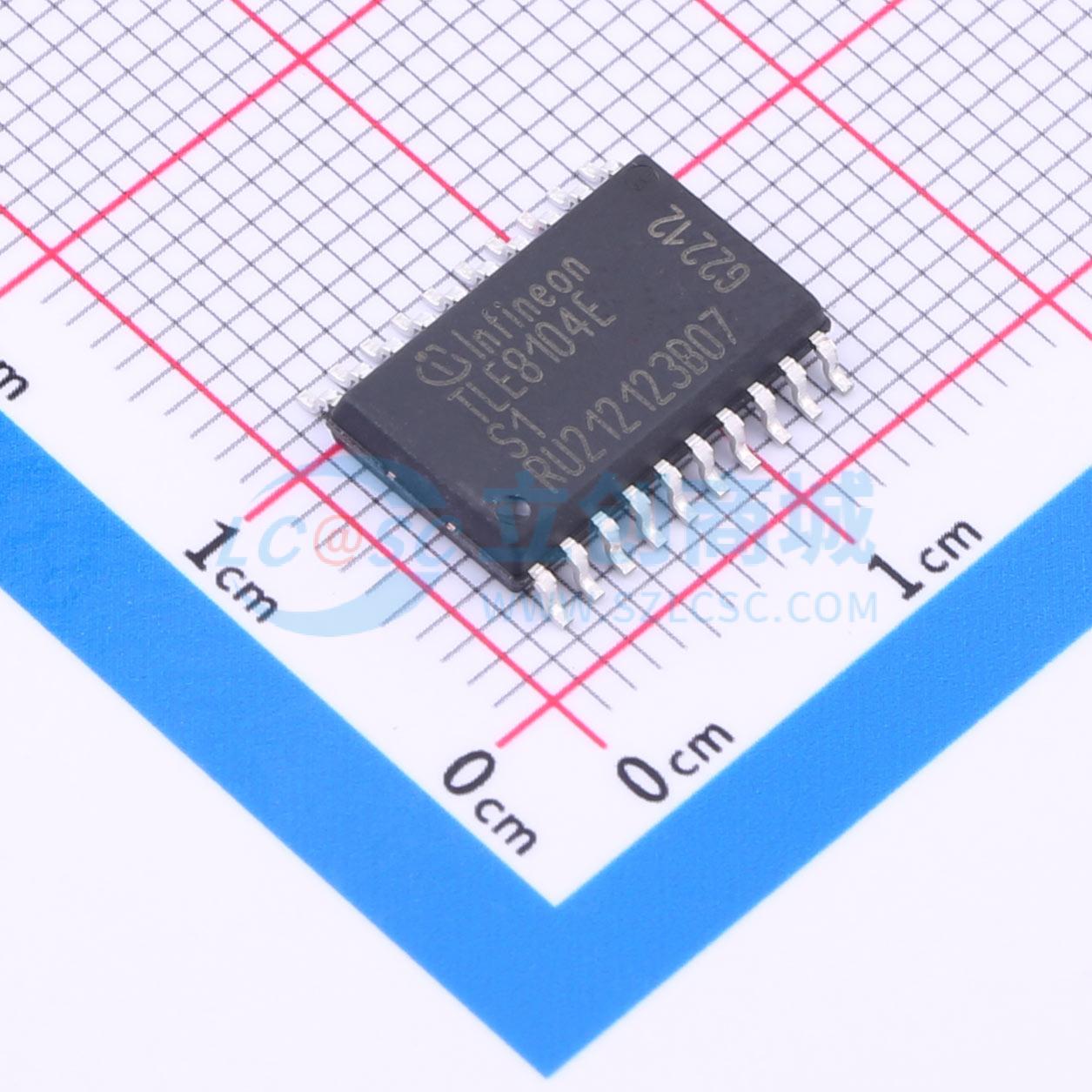

温馨提醒：图片仅供参考，商品以实物为准
TLE8104EXUMA2
采用智能电源技术的四通道低边开关，具备多种保护和诊断功能，适用于汽车应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE8104EXUMA2
- 商品编号
- C3231963
- 商品封装
- SOIC-20-EP-300mil
- 包装方式
- 编带
- 商品毛重
- 0.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | - | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1A | |
| 导通电阻 | 320mΩ | |
| 功能特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃ |
商品概述
采用智能功率技术（SPT）的四路低侧开关，具有四个开漏 DMOS 输出级。TLE8104E 具备嵌入式保护功能，专为汽车应用设计。输出级可通过并行输入直接控制用于 PWM 应用（如汽油端口喷射），也可通过 SPI 控制。并行输入可编程为高电平有效或低电平有效。诊断信息可通过 8 位 SPI 或外部故障引脚读取。
商品特性
- 过载保护
- DMOS 过温保护
- 过压保护
- 开路负载检测
- 低静态电流模式
- 静电放电（ESD）保护
- IC 过温警告
- 8 位 SPI（用于诊断和控制）
- 对地短路检测
- 绿色产品（符合 RoHS 标准）
- AEC 认证
应用领域
- 汽车应用
