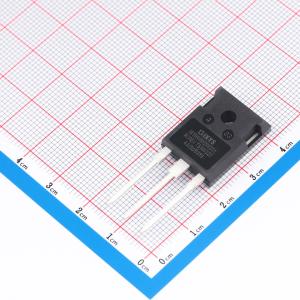

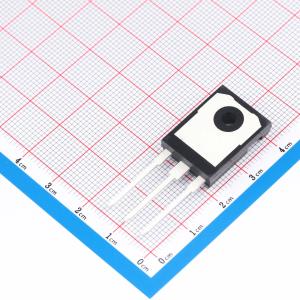

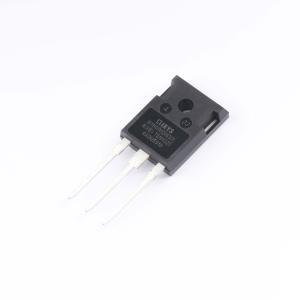

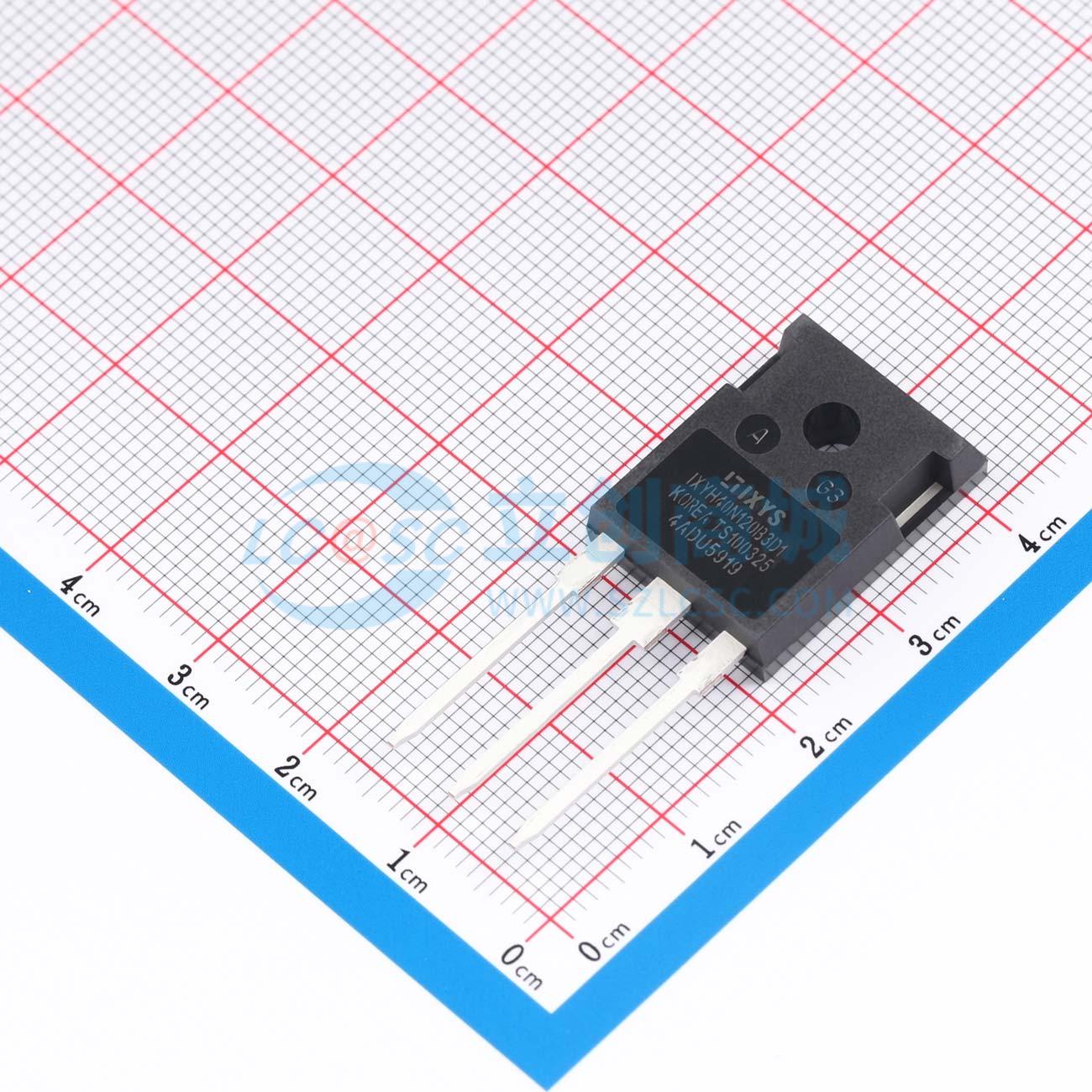

IXYH40N120B3D1
适用于5 - 30kHz开关的IGBT，具有方形RBSOA、正温度系数、反并联超快二极管、雪崩额定值和国际标准封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXYH40N120B3D1
- 商品编号
- C3193657
- 商品封装
- TO-247(IXYH)
- 包装方式
- 管装
- 商品毛重
- 7.562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | PT(穿通型) | |
| 耗散功率(Pd) | 480W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 86A | |
| 集电极脉冲电流(Icm) | 180A | |
| 集射极饱和电压(VCE(sat)) | 2.9V | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | 87nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.69nF | |
| 输出电容(Coes) | 157pF | |
| 反向传输电容(Cres) | 47pF | |
| 开启延迟时间(Td(on)) | 22ns | |
| 关断延迟时间(Td(off)) | 177ns | |
| 导通损耗(Eon) | 2.7mJ | |
| 关断损耗(Eoff) | 1.6mJ | |
| 反向恢复时间(Trr) | 100ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
适用于5 - 30kHz开关频率的极轻穿通型IGBT。集电极 - 发射极电压（VCES）为1200V，集电极电流（IC110）为40A，集电极 - 发射极饱和电压（VCE(sat)）≤2.9V，关断时间（tfi(typ)）为183ns，采用TO - 247 AD封装。
商品特性
- 针对5 - 30kHz开关频率进行优化
- 方形反向偏置安全工作区
- 集电极 - 发射极饱和电压（Vce(sat)）具有正温度系数
- 反并联超快二极管
- 雪崩额定
- 国际标准封装
应用领域
- 功率逆变器
- 不间断电源（UPS）
- 电机驱动器
- 开关电源（SMPS）
- 功率因数校正（PFC）电路
- 电池充电器
- 焊接机
- 灯镇流器
