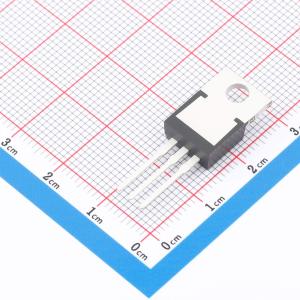

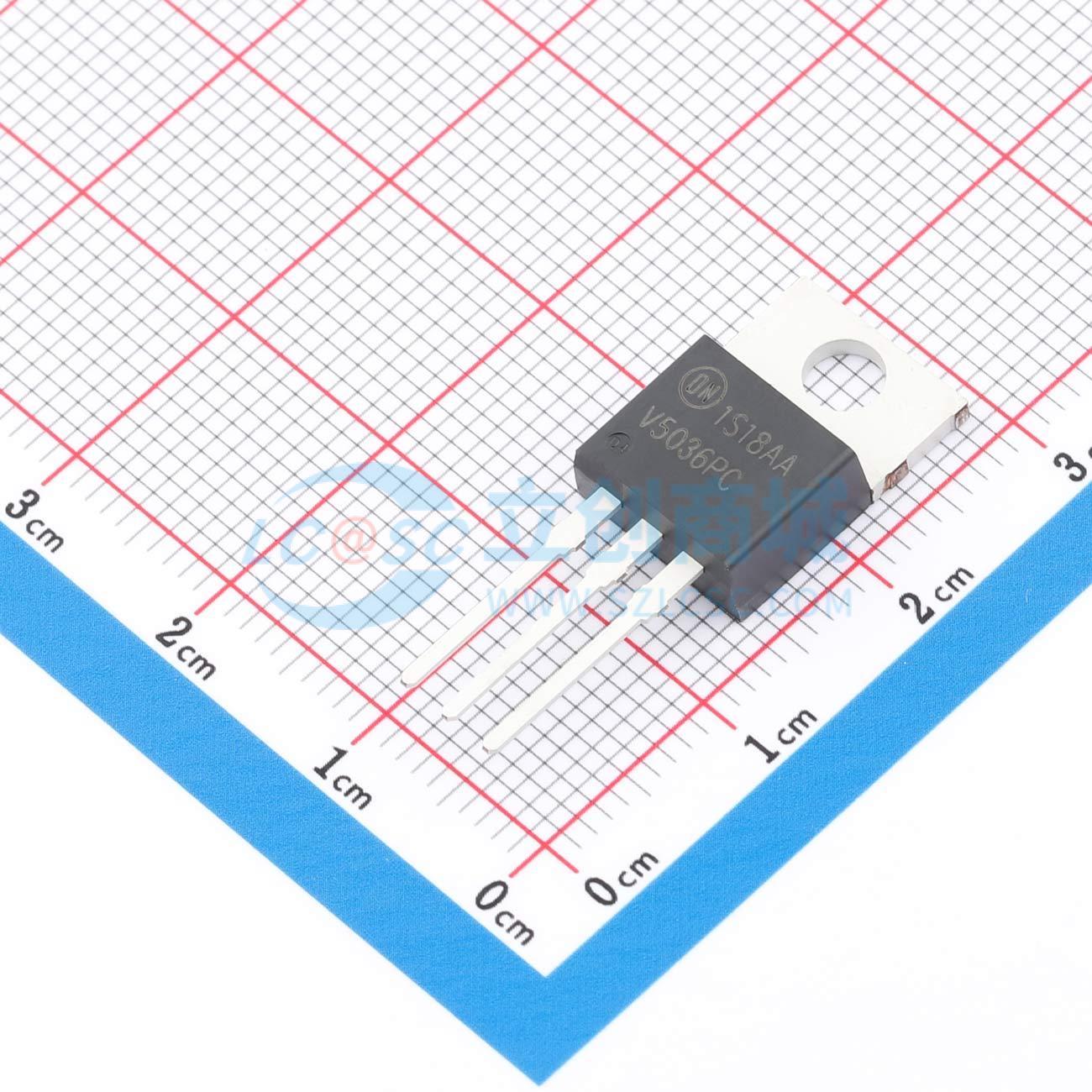

ISL9V5036P3-F085C
390V 46A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 新一代IGBT在D²-Pak (TO-263)和TO-220塑料封装中提供出色的SCIS能力。这些器件适用于汽车点火电路，特别是作为线圈驱动器。内部二极管无需外部组件即可提供电压钳位。EcoSPARK器件可定制特定钳位电压。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ISL9V5036P3-F085C
- 商品编号
- C3193421
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 250W | |
| 集射极击穿电压(Vces) | 390V | |
| 集电极电流(Ic) | 46A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1.8V@15A,4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 1.6V@4V,10A | |
| 栅极电荷量(Qg) | 32nC | |
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 700ns | |
| 关断延迟时间(Td(off)) | 10.8us | |
| 导通损耗(Eon) | - | |
| 工作温度 | -40℃~+175℃@(Tj) |
商品概述
ISL9V5036S3S、ISL9V5036P3和ISL9V5036S3是新一代IGBT，在D²-Pak和TO-220塑料封装中提供出色的SCIS能力。这些器件专为汽车点火电路设计，特别是用作线圈驱动器。内部二极管提供电压钳位，无需外部元件。器件可根据特定的钳位电压进行定制。
商品特性
- 行业标准D²Pak封装
- 在T_J = 25°C时，SCIS能量为500mJ
- 逻辑电平栅极驱动
- 符合AEC Q101标准
- 符合RoHS规范
应用领域
- 汽车点火线圈驱动电路
- 线圈独立点火应用
