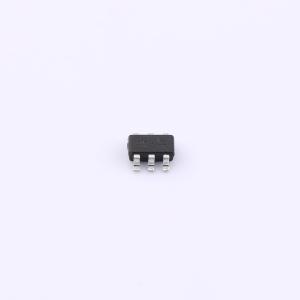

BCR402UW6Q-7

线性LED恒流调节器

描述: 该线性LED驱动器旨在满足汽车应用的严格要求。将晶体管、二极管和电阻器单片集成，用作LED驱动的恒流调节器（CCR）。该器件以预设的20mA标称电流进行调节，可通过外部电阻调节至最高100mA。它专为驱动串联LED而设计，会在温度升高时降低电流以实现自我保护。作为用于LED串电流控制的串联线性CCR，它可在最高40V的电源电压应用中使用。无需额外的外部组件，该CCR完全集成在SOT26中，可最大限度减少PCB面积和组件数量。
品牌名称: DIODES(美台)
商品型号: BCR402UW6Q-7
商品编号: C3193174
商品封装: SOT-26
包装方式: 编带
商品毛重: 0.068克(g)

商品参数

商品概述

这款线性LED驱动器专为满足汽车应用的严格要求而设计。BCR402UW6Q单片集成了晶体管、二极管和电阻，用作LED驱动的恒流调节器（CCR）。该器件以预设的20毫安标称值进行调节，并可通过外部电阻调整至100毫安。它设计用于驱动串联LED，并会在温度升高时减小电流以实现自我保护。作为串联线性CCR用于LED串电流控制，它可用于供电电压高达40V的应用中。

由于无需额外的外部组件，这款CCR完全集成在SOT26封装中，从而减少了PCB面积和元件数量。

商品特性

使用带有发射极电阻的PNP发射极跟随器作为LED恒流调节器，IOUT=20mA±10%恒定电流（预设）
通过外部电阻可将IOUT调节至最高100mA
VS-40V电源电压
在SOT26封装中PD高达1W
使用PWM进行LED调光，频率可达25kHz
负温度系数（NTC）随着温度升高降低IOUT
并联设备以增加调节电流
完全无铅且符合RoHS标准（注释1和2）
无卤素和无锑。“绿色”器件（注释3）
BCR402UW6Q适用于需要特定变更控制的汽车应用；该部件符合AEC-Q101标准，具备PPAP能力，并在IATF 16949认证的工厂制造。

应用领域

内部和外部汽车LED照明
顶灯和氛围照明
水坑照明
侧标示灯

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	1.4V~40V
	开关频率	25kHz
	通道数	1
	输出电压	40V
	输出电流	20mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-55℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	10%
