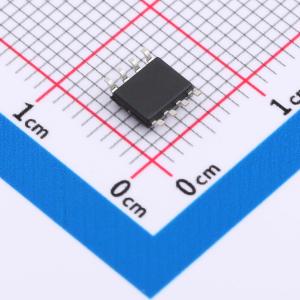

温馨提醒：图片仅供参考，商品以实物为准
AL8853S-13
高性能升压LED控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AL8853 是一款高度集成且成本效益高的发光二极管（LED）控制器。它提供了一种高性能的 LED 背光解决方案，具有较低的物料清单成本。AL8853 包含一个 PWM 升压驱动器，该驱动器使用电流模式控制和固定频率操作来调节 LED 电流。LED 电流通过外部电流检测电阻进行检测。检测电阻两端的电压与 200mV 的参考电平进行比较，误差被放大以控制功率开关的脉冲宽度，从而调节流经 LED 的电流。AL8853 提供了从 PWM 到模拟调光模式，适用于广泛的调光控制。AL8853 具有全面的保护功能，如功率 MOSFET 过流保护（OCP）、输出过压保护（OVP）、二极管和电感短路保护、LED 阴极对地短路保护、IC 电源欠压锁定（UVLO）、LED 开路保护、VOUT 短路保护和过温保护（OTP）。AL8853 采用 SO-8（TH2 类型）封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AL8853S-13
- 商品编号
- C3192318
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~40V | |
| 开关频率 | 110kHz~130kHz | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
AL8853 是一款高度集成且成本效益高的发光二极管（LED）控制器。它提供了一种高性能的 LED 背光解决方案，具有较低的物料清单成本。AL8853 包含一个 PWM 升压驱动器，该驱动器使用电流模式控制和固定频率操作来调节 LED 电流。LED 电流通过外部电流检测电阻进行检测。检测电阻两端的电压与 200mV 的参考电平进行比较，误差被放大以控制功率开关的脉冲宽度，从而调节流经 LED 的电流。AL8853 提供了从 PWM 到模拟调光模式，适用于广泛的调光控制。
AL8853 具有全面的保护功能，如功率 MOSFET 过流保护（OCP）、输出过压保护（OVP）、二极管和电感短路保护、LED 阴极对地短路保护、IC 电源欠压锁定（UVLO）、LED 开路保护、VOUT 短路保护和过温保护（OTP）。
AL8853 采用 SO-8（TH2 类型）封装。
应用领域
- 液晶电视
- 液晶显示器
- 平板显示
- 常规输出电压驱动器
