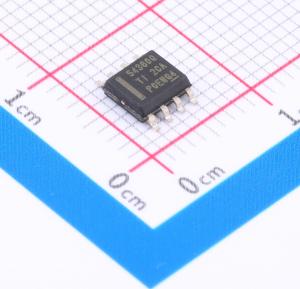

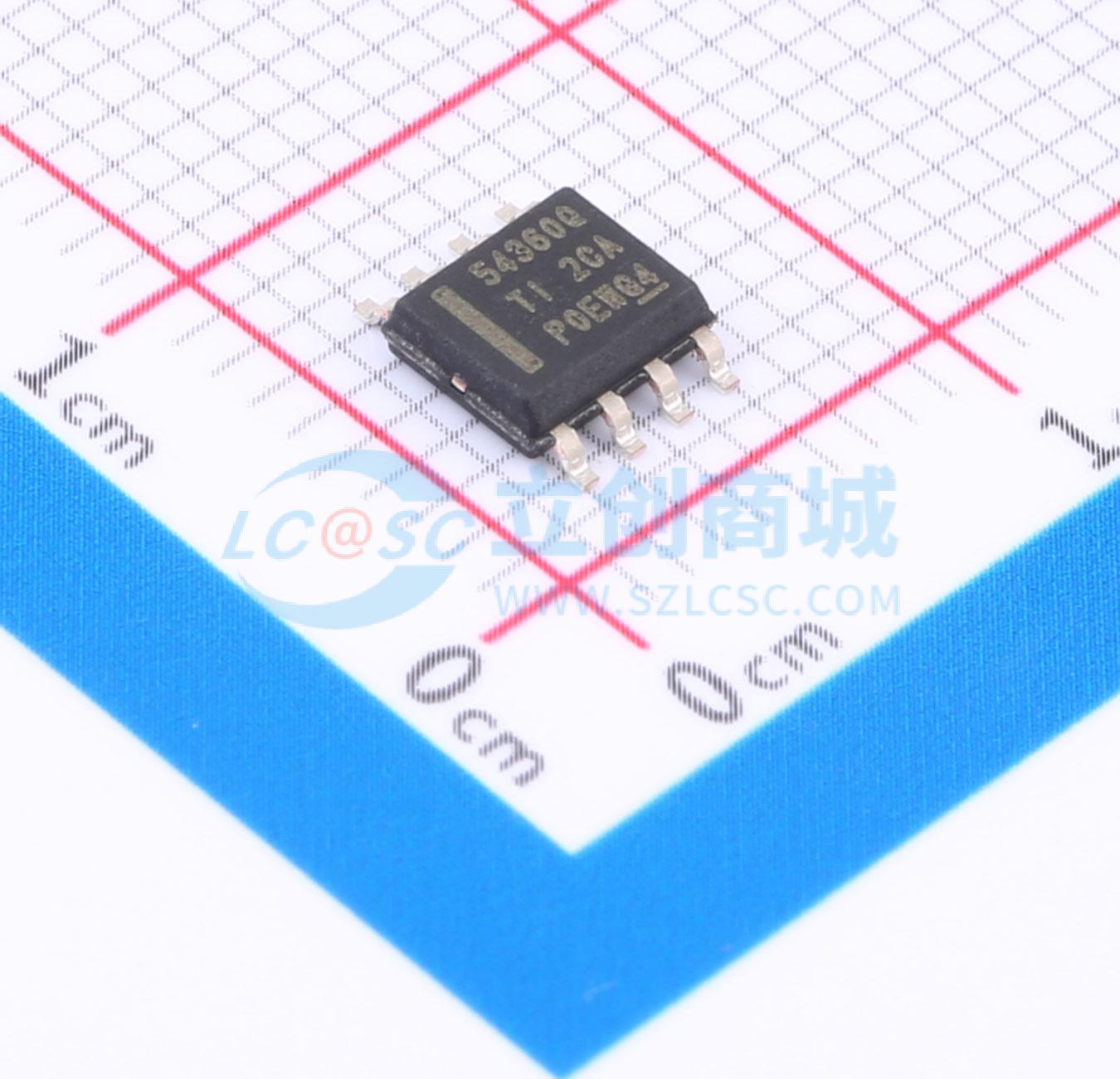

温馨提醒：图片仅供参考，商品以实物为准

TPS54360QDDARQ1

60V 3.5A 降压 DC-DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54360-Q1 支持 Eco-mode™ 的 4.5V 至 60V 输入、3.5A 降压直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: TPS54360QDDARQ1
商品编号: C3192335
商品封装: SO-8-EP
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

TPS54360-Q1是一款60V 3.5A降压稳压器，具有一个集成的高侧MOSFET。按照ISO 7637标准，此器件能够耐受的抛负载脉冲高达65V。电流模式控制提供了简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式可将无负载电源电流降至146μA。当使能引脚被拉至低电平时，关断电源电流将降至2μA。欠压闭锁在内部设定为4.3V，但可用一个使能引脚上的外部电阻分压器将之提高。输出电压启动斜坡采用内部控制，可实现受控启动并消除过冲。宽开关频率范围可实现对效率或者外部组件尺寸进行的优化。频率折返和热关断在过载条件下保护内部和外部组件。TPS54360-Q1采用8引脚散热增强型HSOIC PowerPAD封装。

商品特性

适用于汽车电子应用，符合AEC-Q100
器件温度1级：-40°C至125°C的环境运行温度范围
器件人体放电模式(HBM)静电放电(ESD)分类等级H1C
器件组件充电模式(CDM) ESD分类等级C3B
可在轻负载条件下实现高效率，采用脉冲跳跃Eco-Mode™
92mΩ高侧金属氧化物半导体场效应晶体管(MOSFET)
146μA静态运行电流和2μA关断电流
100KHz至2.5MHz可调节开关频率，同步至外部时钟
可在轻负载条件下使用集成型引导(BOOT)再充电场效应晶体管(FET)实现低压降
可调欠压闭锁(UVLO)电压和迟滞
0.8V ±1%内部电压基准
带有PowerPAD的8引脚小外形尺寸(SO)封装
-40°C至150°C TJ运行范围
由WEBENCH软件工具提供支持

应用领域

车辆附件：全球卫星定位(GPS)，娱乐系统，高级驾驶员辅助系统(ADAS)，紧急呼叫系统(eCall)
USB专用充电端口和电池充电器
工业自动化和电机控制
12V、24V和48V工业、汽车及通信用电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	800mV~58.8V
	输出电流	3.5A
	开关频率	2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	146uA
	开关管(内置/外置)	内置
	输出类型	可调
