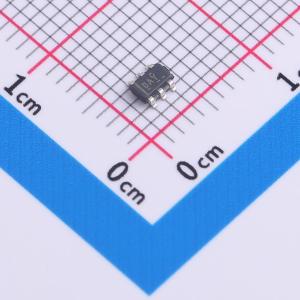

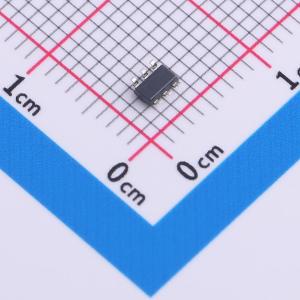

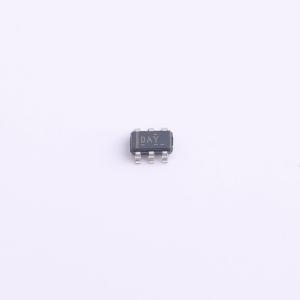

温馨提醒：图片仅供参考，商品以实物为准

TPS61071TDDCRQ1

高效同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61071-Q1是一款高效的同步升压转换器,最大输出电流可达600mA。输入电压范围为0.9 V至5.5 V,输出电压可通过外部电阻分压器编程。该器件适用于汽车应用,具有AEC-Q100认证,工作温度范围为-40°C至105°C。
品牌名称: TI(德州仪器)
商品型号: TPS61071TDDCRQ1
商品编号: C3193150
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

TPS61071-Q1器件为采用低电压直流电源轨或单节、两节或三节碱性电池、镍镉电池、镍氢电池，或单节锂离子电池或锂聚合物电池供电的产品提供电源解决方案。使用单节碱性电池时，输出电流最高可达75 mA，且可放电至0.9 V。该器件还能从3.3 V电源轨或锂离子电池产生200 mA的5 V输出。该升压转换器基于固定频率、脉宽调制（PWM）控制器，采用同步整流器以实现最高效率。升压开关中的最大峰值电流通常限制在600 mA。 TPS61071-Q1的输出电压由外部电阻分压器编程设定。为最大限度减少电池消耗，可禁用转换器。关机期间，负载与电池断开连接。该器件采用6引脚薄型SOT封装（DDC）。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：
- 器件温度等级2：环境工作温度范围为-40℃至105℃
- 器件HBM分类等级为1C
- 器件CDM分类等级为C6
效率达90%的同步升压转换器
从0.9 V输入在3.3 V下提供75 mA输出电流
从1.8 V输入在3.3 V下提供150 mA输出电流
器件静态电流：19 μA（典型值）
输入电压范围：0.9 V至5.5 V
可调输出电压最高达5.5 V
具备省电模式版本，可在低输出功率下提高效率
关机期间负载断开
过温保护
小型6引脚薄型SOT封装

应用领域

汽车电源
升压电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV~5.5V
	输出电压	1.8V~5.5V
	输出电流	455mA
	开关频率	1.2MHz
	工作温度	-40℃~+105℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	19uA
	开关管(内置/外置)	内置
	输出类型	可调
