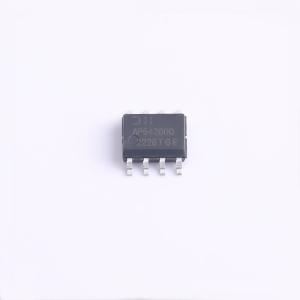

AP64200QSP-13
40V 2A 同步降压转换器
SMT扩展库PCB免费打样
- 描述
- AP64200Q是一款符合汽车应用标准的2A同步降压转换器，输入电压范围宽，为3.8V至40V。该器件高度集成了一个150mΩ的高端功率MOSFET和一个80mΩ的低端功率MOSFET，可实现高效的降压式DC - DC转换。由于采用了峰值电流模式控制，AP64200Q最大限度地减少了外部元件数量，使用起来十分便捷
- 品牌名称
- DIODES(美台)
- 商品型号
- AP64200QSP-13
- 商品编号
- C3192340
- 商品封装
- SO-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~40V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 100kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP64200Q是一款符合汽车应用标准的2A同步降压转换器，输入电压范围宽，为3.8V至40V。该器件完全集成了一个150mΩ的高端功率MOSFET和一个80mΩ的低端功率MOSFET，可提供高效的降压式DC-DC转换。 由于采用了峰值电流模式控制，AP64200Q通过减少外部元件数量，易于使用。 AP64200Q的设计针对降低电磁干扰（EMI）进行了优化。该器件采用了专利栅极驱动方案，可在不牺牲MOSFET导通和关断时间的情况下抑制开关节点振铃，从而降低了MOSFET开关引起的高频辐射EMI噪声。AP64200Q还具备±6%开关频率抖动的扩频调制（FSS）功能，通过避免发射能量长时间集中在任何一个频率上，降低了EMI。 该器件采用SO-8EP封装。
商品特性
- 符合AEC-Q100汽车应用标准
- 器件温度等级1：环境温度范围为-40℃至+125℃
- 输入电压（VIN）：3.8V至40V
- 输出电压（VOUT）：0.8V至VIN
- 2A连续输出电流
- 0.8V ± 1%参考电压
- 25μA低静态电流（脉冲频率调制）
- 可调开关频率：100kHz至2.2MHz
- 外部时钟同步：100kHz至2.2MHz
- 5mA轻载时效率高达88%
- 专利栅极驱动设计，可最大程度降低EMI
- 扩频调制（FSS）功能降低EMI
- 低压差（LDO）模式
- 精确使能阈值，可调节欠压锁定（UVLO）保护电路
- 欠压锁定（UVLO）
- 输出过压保护（OVP）
- 逐周期峰值电流限制
- 热关断
- 完全无铅且符合RoHS标准
- 无卤素和锑，为“绿色”器件
- AP64200Q适用于需要特定变更控制的汽车应用；该产品符合AEC-Q100标准，具备生产件批准程序（PPAP）能力，并在通过IATF 16949认证的工厂生产。
应用领域
- 汽车电源系统
- 汽车信息娱乐系统
- 汽车仪表盘
- 汽车远程信息处理系统
- 汽车照明控制
- 高级驾驶辅助系统
